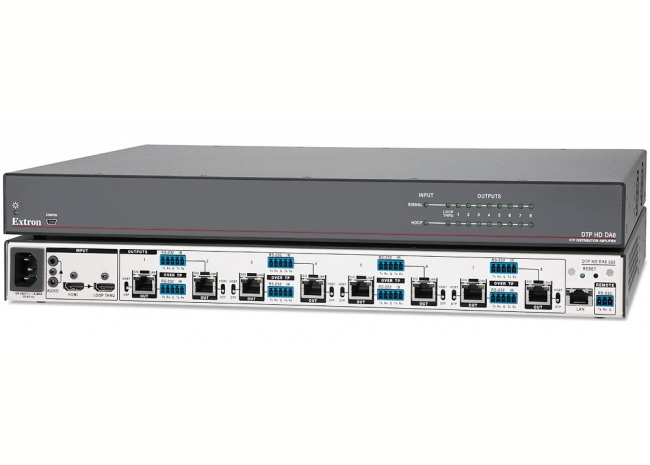

Extron DTP HD DA8 4K 330 - Distributeur amplificateur DTP à huit sorties - Compatible HDBaseT
Extron DTP HD DA4 4K 330

Extron DTP HD DA8 4K 330 - Distributeur amplificateur DTP à huit sorties - Compatible HDBaseT

Réf. EXTRON 60-1438-51
prix public ht
nous consulter
Distributeur amplificateur DTP à huit sorties - Compatible HDBaseT - Distribution des signaux HDMI, de contrôle et audio analogique jusqu´à 100m sur un câble CATx blindé
4K UHD
4K UHD
HD Base-T
HD Base-T
HDMI
HDMI
Phoenix
Phoenix
fiber_manual_record Nous consulter
DISTRIBUTEUR AMPLIFICATEUR DTP À huit SORTIES COMPATIBLE HD BASE-T
Extron DTP HD DA8 4K 330

Les DTP HD DA4 4K 330 et DTP HD DA8 4K 330 Extron sont des distributeurs amplificateurs qui fournissent une entrée HDMI avec sortie sonde et quatre ou huit sorties DTP®. Chaque sortie sur paires torsadées envoie des signaux HDMI, audio et de contrôle jusqu'à 100 mètres (330 pieds) via un câble CATx blindé vers des produits Extron compatibles DTP. Le DTP HD DA 4K 330 accepte les signaux audio stéréo analogiques pour une transmission simultanée via le même câble CATx blindé. Il accepte les résolutions vidéo jusqu'à 4K. Le DTP HD DA 4K 330 offre une insertion RS-232 et IR sur chaque sortie DTP, ainsi que le contrôle RS-232 d'appareils audiovisuels intégrés via l'insertion Ethernet. Il permet l'alimentation à distance des récepteurs DTP et dispose de l'EDID Minder®, du Key Minder® et de la fonction mute indépendante par sortie.

Extron DTP HD DA8 4K 330
HDMI, RS-232 ET IR
Transmission longues distances fiable

Le DTP HD DA 4K 330 conforme à la norme HDCP permet une transmission longues distances fiable des signaux HDMI et accepte le Deep Color jusqu'à 12 bits et les formats audio HD embeddés sans perte. Le DTP HD DA 4K 330 permet également une connexion pour envoyer l'audio stéréo analogique vers une grille de commutation, un sélecteur ou un processeur de signaux équipés DTP. Le signal audio stéréo analogique est envoyé via le même câble paires torsadées blindé que les signaux HDMI et de contrôle, ce qui rend inutile l'utilisation d'un câble séparé pour envoyer l'audio analogique vers les produits équipés DTP. Le distributeur amplificateur dispose d'une entrée avec sortie sonde stéréo analogique pour les systèmes audio locaux et les besoins de supervision.

Le distributeur amplificateur permet la transmission simultanée des signaux RS-232 bidirectionnel et IR depuis un système de contrôle pour le contrôle des appareils AV, grâce aux connexions en sonde sur chaque sortie DTP. Les signaux RS-232 peuvent également être insérés via Ethernet pour le contrôle d'appareils audiovisuels au niveau du système. En outre, le DTP HD DA 4K 330 peut alimenter chacun des quatre ou huit récepteurs DTP via le câble paires torsadées blindé, simplifiant la conception et l'installation du système. Le DTP HD DA 4K 330 peut être raccordé à des sélecteurs Extron, des scalers ou d'autres produits compatibles DTP afin de fournir plusieurs sorties simultanées pour des applications d'affichage dynamique et des salles de retransmission de présentations.

Transmission longues distances fiable
FLEXIBILITÉ D'INTÉGRATION
Compatibilité HD BaseT

Pour une flexibilité d'intégration, chaque sortie DTP sur paires torsadées peut être configurée indépendamment pour être compatible avec les écrans équipés HDBaseT. Lorsque l'appareil a été configuré pour la compatibilité HD BaseT, la vidéo numérique et l'audio embeddé ainsi que les signaux RS-232 et IR sont envoyés jusqu'à 100 mètres (330 pieds) via un câble CATx blindé.

Pour améliorer et simplifier l'intégration des sources et des écrans ou projecteurs, et pour aider à assurer une performance optimale de l'installation, le DTP HD DA 4K 330 est équipé de deux technologies exclusives Extron : l'EDID Minder et le Key Minder. La technologie EDID Minder permet de gérer automatiquement la communication EDID entre la source d'entrée connectée et les écrans pour afficher les formats vidéo de façon fiable. Pour les signaux HDMI dont le contenu est protégé, Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et de sortie afin de garantir la distribution simultanée de l'ensemble des contenus sources à tous les écrans ou projecteurs. Le DTP HD DA 4K 330 règle également automatiquement la profondeur de couleur en fonction des données EDID de l'appareil d'affichage pour empêcher des incompatibilités de couleur entre la source et l'appareil d'affichage. La fonction mute peut être appliquée indépendamment aux sorties DTP via Ethernet ou le contrôle RS?232 permettant, par exemple, au contenu d'être prévisualisé sur un moniteur local avant d'apparaître sur l'écran ou le projecteur de présentation principal.

Extron DTP HD DA8 4K 330
COMPENSATION DES SIGNAUX SOURCES TROP FAIBLES
Egalisation automatique d'entrée

Le DTP HD DA 4K 330 propose l'égalisation de câbles d'entrée automatique jusqu'à 22,8 mètres (75 pieds) à 1920x1200 avec 8 bits de profondeur de couleur sur les câbles de la gamme HDMI Pro Extron. L'égalisation automatique d'entrée, restaure et reconditionne les signaux HDMI sans avoir recours à des équipements de traitement supplémentaires. Le DTP HD DA 4K 230 compense les signaux sources trop faibles ou l'atténuation des signaux due à l’utilisation d’un long câble en entrée.

Le DTP HD DA 4K 330 peut être contrôlé via Ethernet, USB ou RS-232. La configuration du DTP HD DA 4K 330 est simplifiée grâce au logiciel de configuration produit - PCS Extron qui comprend une interface utilisateur graphique permettant une navigation facile. Ce logiciel permet d'accélérer l'installation la mise en service, le fonctionnement et la surveillance en temps réel, ainsi que la capacité à configurer plusieurs unités au cours de la même session.

Extron recommande le câble paires torsadées blindé, les fiches blindées RJ?45, les jacks et les coupleurs certifiés XTP DTP 24 : tous conçus pour une transmission optimale des signaux avec les produits de la gamme DTP Extron. Le câble XTP DTP 24 est certifié pour une bande passante de 475 MHz et possède un design SF/UTP quatre conducteurs paires torsadées 24 AWG non blindés au coeur d'un blindage feuillard et tresse pour de meilleures performances et une immunité au bruit accrue.

Extron DTP HD DA4 4K 330
Caractéristiques principales
  • Distribution des signaux HDMI, de contrôle et audio analogique jusqu'à 100 mètres (330 pieds) sur un câble CATx blindé — Le DTP HD DA 4K 330 garantit une grande efficacité et une fiabilité maximum sur un réseau de câbles facile à installer et peu coûteux.
  • Entrées : une entrée HDMI avec sortie sonde amplifiée, un mini-jack stéréo 3,5 mm pour l'audio avec sonde
  • Sorties : quatre ou huit sorties DTP® 330 sur paires torsadées sur RJ-45
  • Entrée avec sortie sonde HDMI amplifiée — Le DTP HD DA 4K 330 dispose d'une sortie locale active HDMI pour le support d'un moniteur local ou l'extension du système.
  • Accepte les résolutions informatiques et vidéo jusqu'à 4K
  • Alimentation à distance des récepteurs DTP — Le DTP HD DA 4K 330 peut alimenter quatre ou huit récepteurs DTP via les connexions paires torsadées, sans qu'il y ait besoin de recourir à d'autres sources d'alimentation aux unités distantes.
  • Le câble paires torsadées blindé XTP DTP 24 Extron est fortement recommandé pour une performance optimale
  • Compatible avec les câbles paires torsadées blindés CATx — Le DTP HD DA 4K 330 prend en charge une distance de transmission de 100 mètres (330 pieds) maximum pour toutes les résolutions compatibles lorsqu'il est utilisé avec des câbles paires torsadées blindées CATx. Des câbles paires torsadées blindées avec un conducteur central solide de 24 AWG ou plus sont recommandés pour une performance optimale.
  • L'entrée audio avec sortie sonde accepte les signaux audio stéréo analogique supplémentaires — Le DTP HD DA 4K 330 accepte les signaux audio stéréo analogique pour une transmission simultanée via le même câble paires torsadées blindé, et inclut une sonde sortie pour les systèmes de son locaux et les besoins de supervision. L'audio analogique n'est pas embeddé sur le signal vidéo numérique, tout comme l'audio numérique n'est pas désembeddé du signal vidéo numérique.
  • Les sorties DTP sont compatibles avec des appareils équipés HDBaseT — Chaque sortie DTP peut être configurée pour transmettre des signaux vidéo et audio embeddé, ainsi que RS?232 bidirectionnel et IR, vers un écran équipé HDBaseT.
  • Accepte plusieurs formats audio embeddés — Le DTP HD DA 4K 330 est compatible avec un large choix de signaux audio multicanaux pour fonctionner de manière fiable avec les sources HDMI.
  • Insertion RS-232 à partir du port de contrôle Ethernet — Contrôle d'appareils audiovisuels au niveau du système vers tous les emplacements distants via le port Ethernet du distributeur amplificateur, fournit un contrôle exhaustif des appareils reliés sans avoir recours à de l'équipement supplémentaire.
  • Insertion IR et RS-232 bidirectionnel pour le contrôle d'appareils audiovisuels — Les signaux IR et RS?232 bidirectionnel peuvent être transmis avec les signaux vidéo, permettant de contrôler les appareils AV à distance, sans qu'il y ait besoin de câblage supplémentaire.
  • Conforme à la norme HDCP — Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes à la norme HDCP.
  • Autorisation HDCP sélectionnable par l'utilisateur — Permet à l’unité d’apparaître conforme ou non à la norme HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'elle est connectée à un appareil conforme HDCP. En cas de non-conformité à la norme HDCP, le matériel protégé n'est pas envoyé.
  • Accepte les signaux HDMI pour des débits de données jusqu'à 10,2 Gb/s, le Deep Color jusqu'à 12 bits, la 3D et les formats audio HD sans perte
  • Key Minder® vérifie le cryptage HDCP en continu — Key Minder authentifie et maintient le cryptage HDCP en continu entre l'ensemble des sources et des appareils en sortie afin de permettre la distribution simultanée d'un seul signal source vers deux écrans ou deux projecteurs, ou plus.
  • Gestion EDID complète — Utilisez le logiciel PCS pour accéder à l'EDID Minder et paramétrer l'EDID de l'entrée vidéo, capturer l'EDID des écrans connectés, ou charger des fichiers EDID personnalisés. Une gestion correcte de l'EDID assure l'intégration facile des sources et des écrans dans un système, favorisant un fonctionnement optimisé de ce dernier. Le logiciel EDID Manager 2.0, téléchargeable gratuitement, offre des capacités avancées d'édition de l'EDID et de création de fichiers EDID personnalisés.
  • EDID Minder® gère automatiquement la communication EDID entre les appareils connectés — EDID Minder garantit la bonne mise en marche de l'ensemble des sources et une transmission fiable du contenu vers l'écran ou le projecteur.
  • Authentification HDCP et confirmation de la présence du signal — Offre une vérification en temps en réel de l'état HDCP pour chaque entrée et chaque sortie vidéo numérique. Ceci permet une vérification simple et rapide des signaux et de l'HDCP via des LED situées en face avant, RS?232, USB, ou Ethernet, ce qui offre un précieux retour à l'utilisateur ou à un membre du bureau d'assistance.
  • Confirmation visuelle HDCP — Lorsqu'un contenu encrypté HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.
  • Correction du format de l'interface HDMI vers DVI — Active ou désactive automatiquement l'audio embeddé et les infoframes, et sélectionne l'espace colorimétrique approprié pour pouvoir se connecter correctement à des écrans HDMI et DVI.
  • Gestion automatique de la profondeur de couleur — Le DTP HD DA 4K 330 règle automatiquement la profondeur de couleur en fonction des données EDID de l'écran ou du projecteur, ce qui empêche les incompatibilités de couleurs entre la source et les appareils d'affichage.
  • Contrôle pour la fonction mute des sorties — Permet de muter l'une ou la totalité des sorties à tout moment. En plus de la fonction mute pour l'audio, la vidéo, ou les deux, l'unité peut également être réglée pour exercer les fonctions mute et syncro afin de permettre aux projecteurs ou aux écrans plats de se mettre automatiquement en mode veille pour économiser de l'énergie et améliorer la durée de vie des lampes ou des écrans.
  • Égalisation automatique du câble d'entrée jusque 22,8 mètres (75 pieds) à 1080p/60 avec 8 bits de profondeur de couleur lorsqu'il est utilisé avec les câbles HDMI Pro Extron — L'égalisation du câble d'entrée optimise la performance du signal pour tous les signaux HDMI, garantissant ainsi une qualité d'image irréprochable d'un bout à l'autre des DTP Systems. Les résolutions 4K et 2560x1600 à 60 Hz sont égalisés à 15 mètres (50 pieds).
  • Permet une alimentation de +5Vcc et 250 mA sur la sortie HDMI locale pour les périphériques externes
  • Contrôle et supervision via Ethernet — Permet le contrôle et la supervision proactive via un réseau local ou étendu ou via Internet.
  • Compatible avec tous les récepteurs des gammes DTP 230 et DTP 330 et les produits équipés DTP — Permet de mixer et d'assortir les récepteurs en rack et en plaque murale, ainsi que les autres produits équipés DTP afin de répondre aux exigences de l’application.
  • Pages web intégrées — Permettent d'utiliser un navigateur standard pour la surveillance et le dépannage d'appareils via une interface Web intuitive.
  • Port de contrôle RS?232 — Permet l'utilisation de commandes série pour l'intégration dans un système de contrôle. Les produits Extron utilisent le protocole de commande SIS™, Simple Instruction Set, un ensemble de commandes basiques du code ASCII qui permet une programmation rapide et facile.
  • Port de configuration USB sur le panneau avant — Facilite la configuration sans devoir accéder au panneau arrière.
  • LED indiquant la présence du signal, de l'HDCP et de l'alimentation — Indication visuelle de l'état du système : retour et contrôle en temps réel des paramètres clés.
  • LED d'indication du signal et de la liaison RJ-45 pour les ports DTP — Permettent de valider la transmission des signaux et le fonctionnement à partir du récepteur pour permettre une identification rapide des problèmes de connectivité.
  • Installation et mise en service simple avec le logiciel de configuration produit d'Extron PCS — Configure de manière pratique plusieurs produits à l'aide d'une seule application logicielle.
  • Certification JITC — Tests d’interopérabilité et de garantie de sécurité de l’information passés avec succès, en vue d’une utilisation dans des structures gouvernementales ou d’autres environnements sensibles.
  • Boîtier métallique rackable 1U, un rack complet de largeur - Matériel rackable fourni
  • Attaches LockIt® pour câble HDMI incluses
