Extron DTP T DSW 4K 333 - Sélecteur multi-formats à trois entrées avec émetteur DTP intégré et embeddage audio - Compatible HDBaseT

Extron DTP T DSW 4K 333 - Sélecteur multi-formats à trois entrées avec émetteur DTP intégré et embeddage audio - Compatible HDBaseT

Réf. EXTRON 60-1487-52
prix public ht
nous consulter
Sélecteur multi-formats à trois entrées avec émetteur DTP intégré et embeddage audio - Compatible HDBaseT - Transmission de signaux DisplayPort, HDMI ou VGA, de contrôle et audio analogique jusqu´à 100m sur un câble CATx blindé
4K UHD
4K UHD
Audio 3,5mm
Audio 3,5mm
VGA
VGA
DisplayPort
DisplayPort
HD Base-T
HD Base-T
HDMI
HDMI
fiber_manual_record nous consulter
Sélecteur multi-formats à trois entrées avec émetteur DTP intégré
Extron DTP T DSW 4K 333

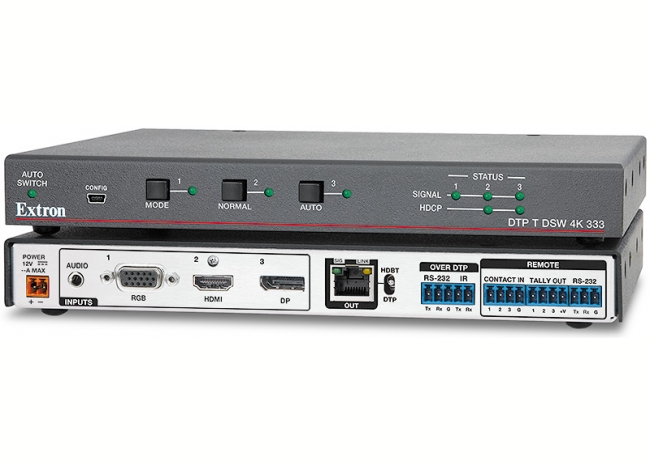

Le DTP T DSW 4K 333 Extron est un sélecteur à trois entrées qui permet de transmettre des signaux vidéo DisplayPort, HDMI ou vidéo analogique, audio, et de contrôle jusqu'à 100 m (330') via un câble CATx blindé vers des produits équipés DTP® 330 d'Extron. Il dispose d'entrées DisplayPort, HDMI, et VGA et d'une sortie DTP 330. Le DTP T DSW 4K 333 accepte les signaux vidéo à des résolutions jusqu’au 4K, dont 2560x1600. L'embeddage audio stéréo analogique et le contrôle RS-232 à distance permettent une facilité d'intégration dans des environnements professionnels. Les caractéristiques d'intégration facile incluent EDID Minder®, la commutation automatique entre les entrées, l'attribution d'entrée audio, la possibilité d'alimentation à distance, et l'insertion IR et RS-232 bidirectionnel pour permettre le contrôle des appareils AV à distance. Le boîtier compact permet un placement discret dans des pupitres, sous des tables ou là où il est nécessaire pour répondre aux exigences des applications.

Extron DTP T DSW 4K 333
fiabilité de commutation
Transmission de signaux DisplayPort, HDMI et vidéo analogique

Le DTP T DSW 4K 333 offre une fiabilité de commutation et de transmission de signaux DisplayPort, HDMI et vidéo analogique. Pour simplifier le fonctionnement, le DTP T DSW 4K 333 peut commuter automatiquement entre les sources numériques et analogiques. L'audio analogique stéréo peut être embeddé sur la signal de sortie vidéo numérique à des fins de transport via DTP. Pour répondre aux besoins de l'application, l'émetteur permet également de transmettre l'audio analogique, la vidéo et les signaux de contrôle via un câble paires torsadées blindé vers une grille de commutation, un sélecteur ou un processeur de signaux équipés DTP 330. L'entrée analogique peut en outre être attribuée à chacune des trois entrées vidéo, ou être paramétrée pour suivre la commutation d'entrée.

Pour améliorer et simplifier l'intégration des sources et des appareils d'affichage, et pour aider à assurer une performance optimale de l'installation, le DTP T DSW 4K 333 dispose de l'EDID Minder. EDID Minder est une technologie exclusive d'Extron, qui gère la communication entre les sources d'entrée et les appareils d'affichage afin d'assurer un affichage fiable des formats vidéo appropriés.

Extron DTP T DSW 4K 333
contrôle des appareils AV
Transmission simultanée des signaux IR et RS-232 bidirectionnel

Le sélecteur permet la transmission simultanée des signaux IR et RS-232 bidirectionnel provenant d'un système de contrôle pour le contrôle des appareils AV. Pour plus de flexibilité lors de l'installation, l'émetteur DTP T DSW 4K 333 peut alimenter un récepteur DTP via le câble paires torsadées blindé. Ceci simplifie l'installation et permet aux deux appareils de partager une source d'alimentation commune. Le DTP T DSW 4K 333 peut être associé à une grille de commutation DTP CrossPoint® Extron, et à d'autres produits équipés DTP, afin de prendre en charge des sources à des emplacements distants. Le sélecteur est installé dans un boîtier métallique de 2,5 cm (1") de hauteur et d'un demi rack de largeur, qui permet une mise en place discrète en pupitre ou sous une table.

Extron DTP T DSW 4K 333
Transmission longues distances
Compatible HD BaseT

La sortie DTP peut être configurée pour être compatible avec des appareils d'affichage équipés HD BaseT afin de transmettre la vidéo numérique et l'audio embeddé, ainsi que les signaux RS-232 bidirectionnel et IR, jusqu'à 100 m (330') via un câble CATx blindé.

Le DTP T DSW 4K 333 offre des options de contrôle pratiques, dont le contrôle sur le panneau avant, le RS-232 et le contact sec avec sortie tally. La configuration du DTP T DSW 4K 333 est simplifiée grâce au logiciel de configuration produit - PCS Extron qui comprend une interface utilisateur graphique permettant une navigation facile. Ce logiciel permet d'accélérer l'installation, la mise en service, le fonctionnement et la surveillance en temps réel, ainsi que la capacité à configurer plusieurs unités au cours de la même session.

Extron recommande le câble paires torsadées blindé XTP DTP 24, les fiches blindées RJ-45, les jacks et les coupleurs, tous conçus pour une transmission optimale des signaux avec les produits de la gamme DTP Extron. Le câble XTP DTP 24 est certifié pour une bande passante de 475 MHz et possède un design SF/UTP quatre conducteurs paires torsadées 24 AWG non blindés au coeur d'un blindage en feuillard et en tresse pour de meilleures performances et une immunité au bruit accrue.

Extron DTP T DSW 4K 333
Caractéristiques principales
  • Transmission des signaux DisplayPort, HDMI ou VGA, de contrôle, et audio analogique jusqu'à 100 m (330') sur un câble CATx blindé — Le DTP T DSW 4K 333 garantit une grande fiabilité et une performance maximum sur un réseau de câbles facile à installer et peu coûteux.

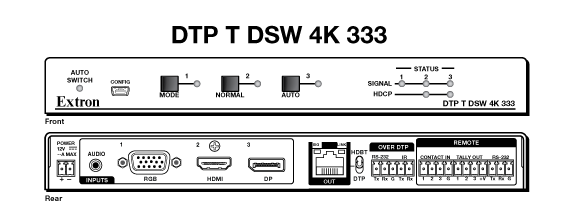

  • Entrées : une DisplayPort, une HDMI et une VGA sur HD à 15 broches, une mini jack 3,5 mm pour l'audio
  • Sortie : une sortie paires torsadées DTP® 330 sur RJ?45
  • Commutation automatique entre les entrées — La commutation automatique permet une installation simple et une utilisation autonome dans un pupitre ou en dessous d'une table de conférence. Lorsque plusieurs entrées sont actives, la priorité de la commutation est configurable.
  • Accepte les résolutions informatiques et vidéo jusqu'au 4K
  • Embeddage de l'audio stéréo analogique — Les signaux audio stéréo analogiques peuvent être embeddés, de manière sélective, sur le signal de sortie vidéo numérique et transportés via DTP. Les entrées DisplayPort et HDMI peuvent être réglées pour transmettre l'audio numérique embeddé, ou pour embedder automatiquement l'audio analogique lorsqu'aucun signal numérique n'est détecté.
  • Alimentation à distance du récepteur DTP — Pour une installation simplifiée, l’émetteur peut alimenter un récepteur DTP via la connexion paires torsadées.
  • Le câble paires torsadées blindé XTP DTP 24 Extron est fortement recommandé pour une performance optimale
  • Compatible avec les câbles paires torsadées blindés CATx — Le DTP T DSW 4K 333 permet une distance de transmission de 100 m (330') maximum, pour toutes les résolutions compatibles lorsqu'il est utilisé avec des câbles paires torsadées blindés CATx. Pour une performance optimale, des câbles paires torsadées blindés de type 24 AWG ou supérieurs sont recommandés.
  • Accepte les signaux audio stéréo analogiques supplémentaires — Le DTP T DSW 4K 333 accepte les signaux audio analogique pour une transmission simultanée via le même câble paires torsadées blindé.
  • Attribution d'entrée audio — L'entrée audio analogique peut en outre être attribuée à chacune des trois entrées vidéo, ou être paramétrée pour suivre la commutation d'entrée.
  • Accepte des débits de données DisplayPort avec fonction SST (Single Stream Transport), allant jusqu'à 10,8 Gb/s
  • Accepte les signaux HDMI pour des débits de données jusqu'à 10,2 Gb/s, le Deep Color jusqu'à 12 bits, la 3D et les formats audio HD sans perte
  • La sortie DTP est compatible avec des appareils équipés HDBaseT — La sortie DTP peut être configurée pour transmettre des signaux vidéo et audio embeddé, ainsi que RS?232 bidirectionnel et IR, vers un appareil d'affichage équipé HDBaseT.
  • Accepte plusieurs formats audio embeddés — Le DTP T DSW 4K 333 est compatible avec un large choix de signaux audio multicanaux pour fonctionner de manière fiable avec les sources DisplayPort et HDMI.
  • Insertion IR et RS?232 bidirectionnel pour le contrôle d'appareils AV — Les signaux IR et RS?232 bidirectionnel peuvent être transmis avec les signaux vidéo, permettant de contrôler les appareils AV à distance, sans qu'il y ait besoin de câblage supplémentaire.
  • Conversion numérique des signaux d'entrée analogiques — Les signaux analogiques inférieurs ou égaux à 1920x1200 sont numérisés pour garantir qu'un signal vidéo numérique fiable et de qualité supérieure, soit transmis à la destination de sortie.
  • Conformité HDCP — Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes à la norme HDCP.
  • Autorisation HDCP sélectionnable par l'utilisateur — Permet aux entrées individuelles d’apparaître conformes ou non à la norme HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'elle est connectée à un appareil conforme HDCP. En cas de non-conformité à la norme HDCP, le matériel protégé n'est pas envoyé.
  • EDID Minder® gère automatiquement la communication EDID entre les appareils connectés — EDID Minder garantit que l'ensemble des sources démarre correctement et garantit également une transmission fiable du contenu vers l'appareil d'affichage.
  • Authentification HDCP et confirmation de la présence du signal — Offre une vérification en temps en réel de l'état HDCP pour chaque entrée vidéo numérique. Ceci permet une vérification simple, rapide et facile des signaux et de l'HDCP via les voyants LED situés sur le panneau avant, le contrôle RS?232 ou le port USB, offrant des renseignements importants à un utilisateur ou à un membre du personnel du service d'assistance.
  • Confirmation visuelle HDCP — Lorsqu'un contenu encrypté HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.
  • Contrôle du mute de sortie — Il est possible de muter séparément les sorties vidéo et audio.
  • Correction du format de l'interface HDMI vers DVI — Active ou désactive automatiquement l'audio embeddé et InfoFrames, et sélectionne l'espace colorimétrique approprié pour pouvoir se connecter correctement à des appareils d'affichage HDMI et DVI.
  • Gestion automatique de la profondeur de couleurs — Le DTP T DSW 4K 333 règle automatiquement la profondeur de couleurs en fonction des données EDID de l'appareil d'affichage, ce qui empêche les incompatibilités de couleurs entre la source et les appareils d'affichage.
  • Verrouillage du panneau avant — Cette fonction permet de verrouiller toutes les fonctions du panneau avant, qui restent toutefois disponibles via le contrôle RS?232 ou USB.
  • Compatible avec tous les récepteurs de la gamme DTP 330 et les produits équipés DTP 330 — Permet de mixer et d'assortir les récepteurs en rack et en plaque murale, ainsi que les autres produits équipés DTP 330 afin de répondre aux exigences de l’application.
  • Port de contrôle RS?232 — Permet l'utilisation de commandes série pour l'intégration dans un système de contrôle. Les produits Extron utilisent le protocole de commande SIS™, Simple Instruction Set, un ensemble de commandes basiques du code ASCII qui permet une programmation rapide et facile.
  • Contrôle à distance par contact sec avec sortie tally — Permet de sélectionner à distance un canal d'entrée, pendant que la sortie tally émet une tension de +5 Vcc pour allumer un voyant LED, afin d'indiquer quelle entrée est actuellement sélectionnée.
  • Port de configuration USB sur le panneau avant — Facilite la configuration sans devoir accéder au panneau arrière.
  • Voyants LED indiquant la présence du signal, de l'HDCP et de l'alimentation — Indication visuelle de l'état du système : retour et contrôle en temps réel des paramètres essentiels.
  • Voyants LED d'indication de l'état de la liaison et du signal RJ?45 pour le port DTP — Permet de valider la transmission des signaux et le fonctionnement à partir du récepteur pour permettre une identification rapide des problèmes de connectivité.
  • Installation et mise en service simple avec le logiciel de configuration produit PCS d'Extron — Configure de manière pratique plusieurs produits à l'aide d'une seule application logicielle.
  • Certification JITC — Tests d’interopérabilité et de garantie de sécurité de l’information passés avec succès, en vue d’une utilisation dans des structures gouvernementales ou d’autres environnements sensibles.
  • Boîtier métallique de 2,5 cm (1") de hauteur, et d'un demi rack de largeur — Avec son boîtier compact, l'appareil peut être installé discrètement dans les emplacements requis.
  • Attaches LockIt® pour câble HDMI incluses
documentation

Les documents à télécharger

Extron DTP T DSW 4K 333 - Sélecteur multi-formats à trois entrées avec émetteur DTP intégré et embeddage audio - Compatible HDBaseT

fiche produit
picture_as_pdf
Extron DTP T DSW 4K 333 Fiche Produit FR Ajouté le 10 Juillet 2020
