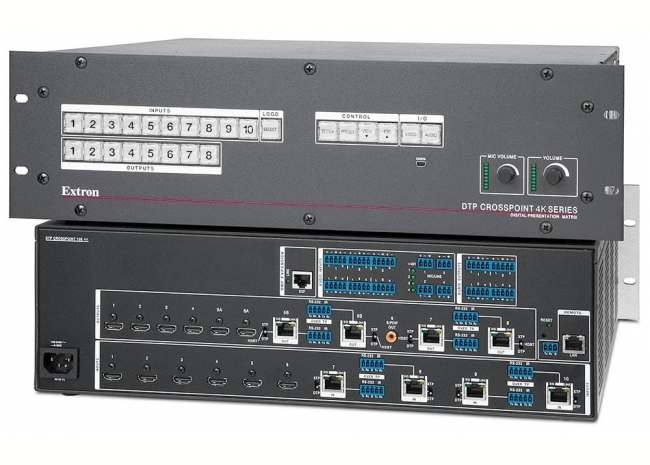

Extron DTP CrossPoint 108 4K - Grille de commutation 10x8 avec scaler 4K - Compatible HDBaseT
Extron DTP CrossPoint 108 4K IPCP SA
Extron DTP CrossPoint 108 4K MA 70

Extron DTP CrossPoint 108 4K - Grille de commutation 10x8 avec scaler 4K - Compatible HDBaseT

Réf. EXTRON 60-1381-01
prix public ht
nous consulter
Grille de commutation 10x8 avec scaler 4K - Compatible HDBaseT - 6 entrées HDMI, 4 entrées DTP, 4 sorties HDMI et 4 sorties DTP scalées
4K UHD
4K UHD
Audio ligne
Audio ligne
HD Base-T
HD Base-T
HDMI
HDMI
Phoenix
Phoenix
fiber_manual_record Nous consulter
Grille de commutation 10x8 avec scaler 4K

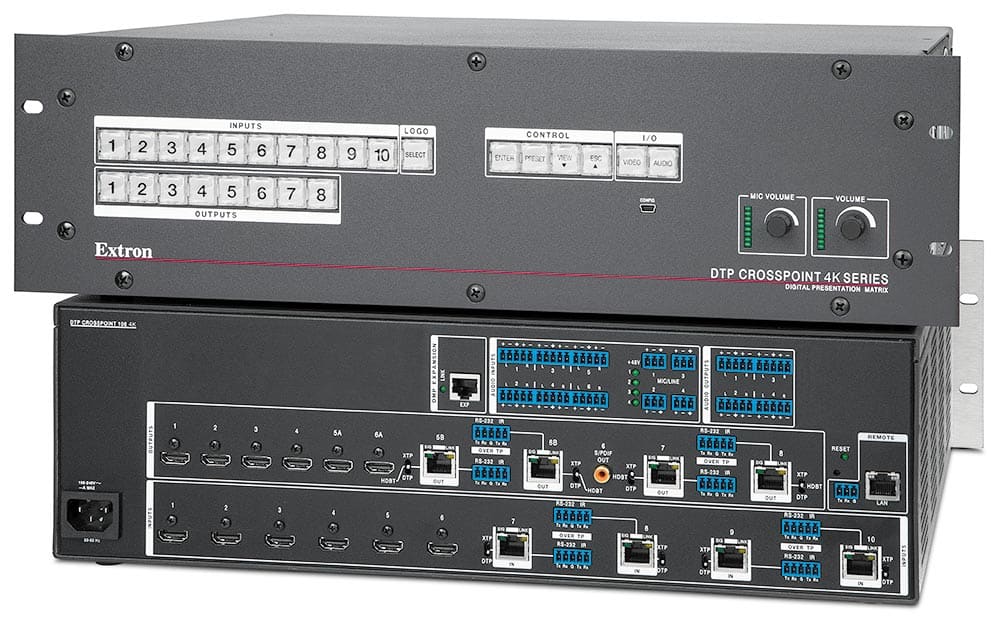

Extron DTP CrossPoint 108 4K

La DTP CrossPoint® 108 4K Extron est une grille de commutation de configuration 10x8, composée d'entrées et de sorties paires torsadées HDMI et DTP®, d'un scaler 4K, d'un processeur DSP audio avec l'AEC, d'un amplificateur de puissance audio intégré et d'un processeur de contrôle IPCP Pro intégré. Elle offre une intégration complète de systèmes pour des systèmes audiovisuels plus importants dans un boîtier 3U, et supporte des applications nécessitant plusieurs appareils d'affichage, un renforcement sonore et un contrôle de systèmes audiovisuels. Toutes les entrées et sorties supportent des résolutions jusqu'au 4K. Les sorties de la grille DTP fonctionnent avec la technologie de scaling Vector™ 4K Extron, qui permet une commutation propre et des résolutions scalées jusqu'au 4K. L'extension DTP permet une connexion aux points de connexion DTP et aux grilles de commutation XTP®. L'optimisation audio complète est fournie par un processeur de signaux audio numériques ProDSP™ Extron intégré, qui peut être connecté à un second processeur DSP Extron pour l'expansion d'E/S.

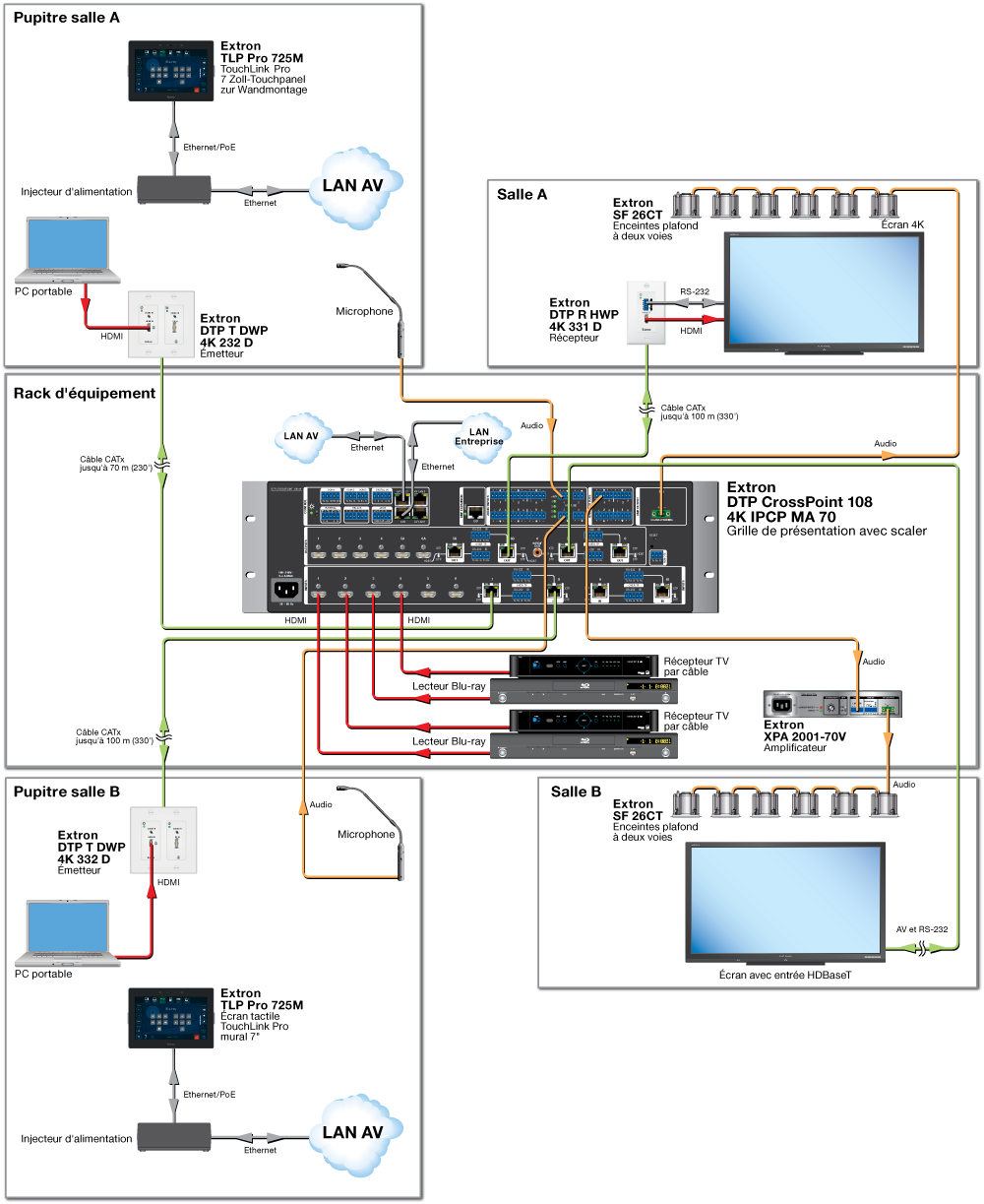

Extron DTP CrossPoint 108 4K
répondre aux besoins de salles polyvalentes et divisibles
Grille de commutation multifonctions

La DTP CrossPoint 108 4K offre toutes les fonctionnalités essentielles d'un système audiovisuel important, dans un seul boîtier 3U, qui remplace pas moins de onze appareils distincts. Outre l'économie d'espace considérable dans un rack, le boîtier 3U facilite, d'une part, la standardisation d'une conception commune de système à travers un bâtiment, et d'autre part, l'adaptation de cette grille de commutation DTP CrossPoint à divers environnements dans lesquels l'espace disponible peut être limité. Cette grille de commutation multifonctions est idéale pour des présentations nécessitant l'affichage de contenus sur plusieurs appareils d'affichage, mais aussi pour offrir plusieurs configurations de systèmes audiovisuels permettant de répondre aux besoins de salles polyvalentes et divisibles.

Extron DTP CrossPoint 108 4K
traitement de précision
Grille de commutation 10x8 intégrée avec le scaler exclusif Vector4K

La grille DTP CrossPoint 108 4K facilite l'intégration avec des ordinateurs équipés de cartes graphiques compatibles, des lecteurs média 4K, des caméras 4K, et des appareils d'affichage disposant d'une résolution native 4K ou UHD. Toutes les entrées HDMI et DTP acceptent des signaux haute résolution jusqu'au 4K. La DTP CrossPoint 108 4K intègre le scaler exclusif Vector 4K Extron, spécifiquement conçu avec un redimensionnement d'images (upscaling/downscaling) de qualité exceptionnelle. Vector 4K représente un nouvel ensemble d'algorithmes de traitement d'images qui délivre une performance de scaling sans compromis avec un traitement de précision 30 bits. Un redimensionnement indépendant d'images jusqu'au 4K pour chacune des quatre sorties DTP ou un redimensionnement (downscaling) des signaux source 4K pour une interopérabilité avec des appareils d'affichage de plus faible résolution, sont ainsi possibles pour répondre aux besoins des applications. Pour l'obtention d'une qualité d'image optimale, la DTP CrossPoint 108 4K offre la vidéo 4K avec un échantillonnage 4:4:4 de la chrominance.

La commutation entre les entrées et les sorties HDMI et DTP offre divers choix de conception, pour répondre aux exigences audio et vidéo des salles de réunion, des amphithéâtres, ou d'autres applications disposant de plusieurs appareils d'affichage. Le routage flexible de signaux et la commutation vidéo numérique fiable de la grille DTP CrossPoint 108 4K permet de prendre en charge de nombreuses applications dans une seule installation. Pour obtenir des transitions propres de qualité professionnelle entre des sources, la DTP CrossPoint 108 4K offre divers effets de commutation sur les sorties vidéo DTP scalées. Il s'agit notamment de la transition mise en pause/fondu qui estompe l'arrêt sur image de fin de la source d'entrée précédente, lorsque la nouvelle source sélectionnée apparaît en fondu, ainsi que du cut au noir et du fondu au noir. En outre, la DTP CrossPoint 108 4K permet d'insérer un logo graphique personnalisé tel qu'un logo d'entreprise dans une présentation, lors de l'utilisation des sorties vidéo scalées.

Extron DTP CrossPoint 108 4K
Sorties DTP scalées indépendamment
Support de sources et des appareils d'affichage locaux ou distants

La DTP CrossPoint 108 4K dispose de six entrées HDMI et de quatre sorties HDMI. Les quatre entrées DTP paires torsadées et les quatre sorties DTP sont compatibles avec un large choix de points de connexion DTP 230 et DTP 330, ainsi qu'avec des sélecteurs et des processeurs de signaux équipés DTP, pour la prise en charge d'appareils HDMI, DisplayPort, et DVI distants. Les sources analogiques peuvent être prises en charge par certains émetteurs avec commutation DTP 230 et DTP 330. Afin de connecter l'ordinateur portable d'un invité, les entrées DTP peuvent recevoir des signaux depuis des émetteurs DTP 230 ou DTP 330 distants, situés dans des emplacements tels qu'une table de conférence, un pupitre ou un mur. Chaque sortie DTP, scalée indépendamment, peut être utilisée à des fins de transmission depuis une DTP CrossPoint 108 4K située dans un rack, vers un récepteur DTP 230 ou DTP 330, situé derrière un écran plat fixé au mur, au-dessus d'un projecteur fixé au plafond, ou vers tout autre emplacement distant. Les émetteurs et récepteurs DTP 230 et DTP 330 sont disponibles dans des boîtiers compacts, en plaques murales au format Decorator ou dans des boîtiers de sol.

Lorsque la grille DTP CrossPoint 108 4K est combinée avec un émetteur ou un récepteur DTP 330, les signaux HDMI, DisplayPort, DVI, ou VGA et les signaux de contrôle et audio analogique, peuvent être étendus jusqu'à 100 m (330') à l'aide d'un seul câble CATx blindé. Avec un point de connexion DTP 230, les signaux peuvent être étendus jusqu'à 70 m (230').

Les entrées et les sorties DTP paires torsadées incluent d'autres fonctionnalités pratiques, qui facilitent le travail des intégrateurs, conçues pour simplifier l'installation. Les signaux IR et RS?232 bidirectionnels peuvent être insérés depuis un système de contrôle et transmis sur le même câble CATx blindé, facilitant ainsi la conception et la mise en place du système. Les sorties DTP 5 et 6 disposent également de connexions HDMI symétrisées qui permettent une surveillance au niveau local de la même vidéo numérique qui est fournie à l'aide d'un câble CATx blindé.

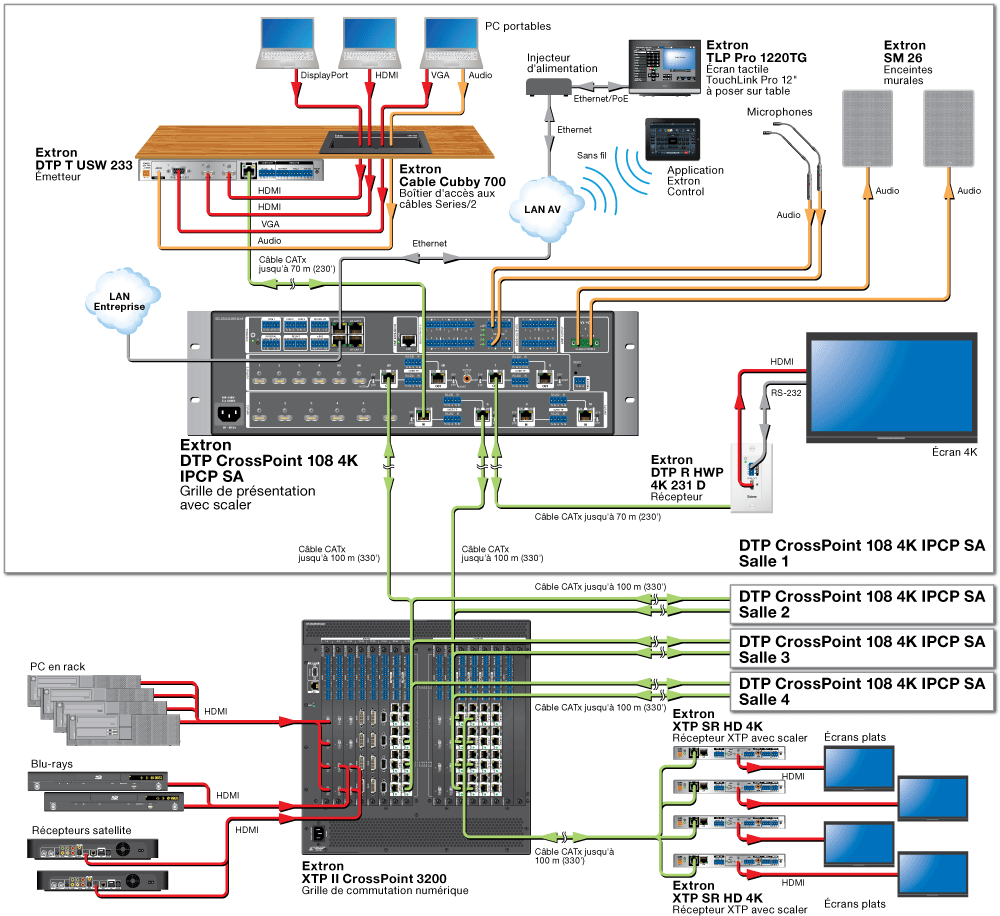

Extron DTP CrossPoint 108 4K
Sorties compatibles HDBaseT
Compatible avec les grilles de commutation XTPCrossPoint

Outre le support de points de connexion DTP, la grille DTP CrossPoint 108 4K peut être intégrée à un système composé d'une grille de commutation XTP CrossPoint avec vidéo numérique, audio embeddé, ainsi que des signaux IR et RS?232 bidirectionnels, transmis jusqu'à 100 m (330'). Cette configuration convient parfaitement aux applications de systèmes audiovisuels disposant d'une distribution centralisée de signaux audiovisuels, et à plusieurs espaces de présentation avec commutation et traitement de signaux audiovisuels au niveau local. Une grille DTP CrossPoint 108 4K installée dans une salle peut se connecter à une grille de commutation XTP CrossPoint située dans un rack ou un espace technique central, afin d'accéder aux ressources audiovisuelles partagées, ou d'envoyer une présentation locale vers plusieurs destinations à travers un bâtiment.

Les sorties DTP peuvent être configurées pour une compatibilité avec des appareils d'affichage équipés HDBaseT afin de transmettre la vidéo numérique, l'audio embeddé, ainsi que les signaux IR et RS?232 bidirectionnels, jusqu'à 100 m(330') à l'aide d'un câble CATx blindé.

Extron DTP CrossPoint 108 4K
fonctionnement optimal et commutation rapide
Conçue pour une intégration simple de sources

Conforme HDCP, la grille DTP CrossPoint 108 4K offre une commutation numérique des signaux HDMI très fiable. Pour simplifier l'intégration des sources et des appareils d'affichage HDMI et pour garantir une performance et une fiabilité optimales du système, la DTP CrossPoint 108 4K dispose de trois technologies exclusives Extron : EDID Minder®, Key Minder®, et SpeedSwitch®. La technologie EDID Minder permet de gérer automatiquement la communication EDID entre les sources d'entrée et les appareils d'affichage afin d'assurer un affichage fiable des formats vidéo. Pour les signaux HDMI avec contenu protégé, la technologie Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et de sortie afin de garantir une commutation rapide et fiable. Enfin, avec la technologie SpeedSwitch, la grille DTP CrossPoint 108 4K offre des vitesses de commutation exceptionnelles et quasi-instantanées pour un contenu crypté HDCP.

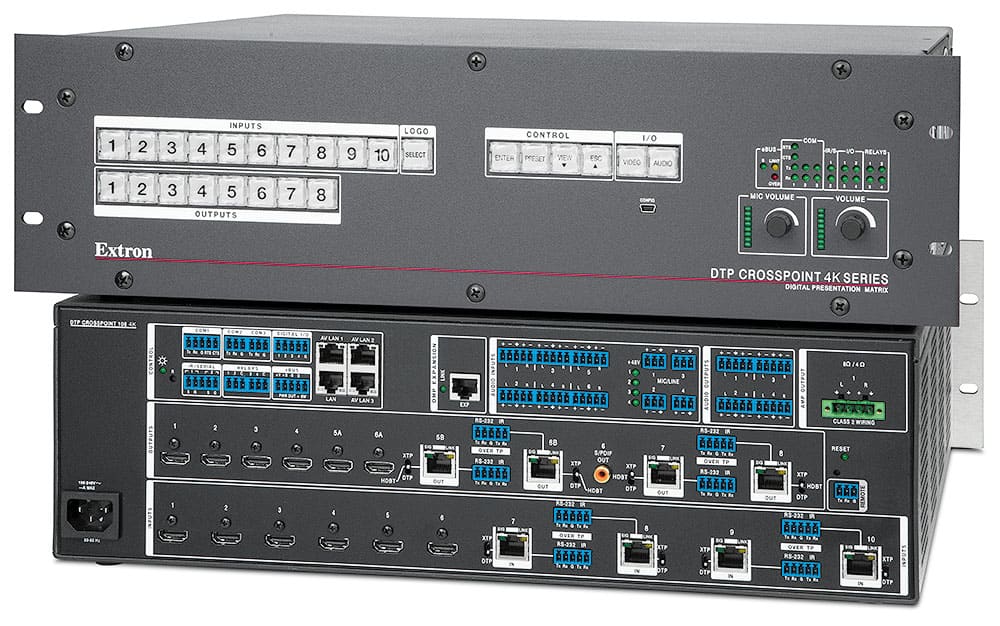

Extron DTP CrossPoint 108 4K IPCP SA
traitement haut débit
Processeur de contrôle intégré performant

La grille DTP CrossPoint 108 4K IPCP dispose d'un processeur de contrôle IP Link® Pro Extron intégré, avec un switch LAN AV à trois ports dédié et sécurisé, et un port Ethernet standard. Les ports de commutation réseau du LAN AV permettent de contrôler des appareils audiovisuels placés à proximité, et les protéger des interférences ou des intrusions extérieures.

La DTP CrossPoint 108 4K IPCP offre un traitement haut débit et un grand nombre de ports de contrôle, pour le contrôle intégral et personnalisable d'un système audiovisuel complet, et notamment de tous les appareils source et appareils d'affichage, ainsi que de l'éclairage, des stores, des écrans de projection, des détecteurs de mouvement, et bien d'autres options. Effectuez un choix parmi toute une gamme complète d'écrans tactiles TouchLink® Pro Extron, disponibles dans divers formats adaptés aux tables, aux murs, et aux boîtiers Cable Cubby® Extron. Il vous suffit de connecter un écran tactile TouchLink Pro à un port LAN, pour créer un système de contrôle audiovisuel complet.

Les claviers de commande eBUS® Extron sont également compatibles avec le modèle DTP CrossPoint 108 4K IPCP. La technologie d'intégration eBUS s'appuie sur une structure de réseau en bus numérique unique qui favorise l'extension simplifiée d'un système de contrôle, plus d'options de conception, et des mises à niveau futures. Comme pour nos écrans tactiles TouchLink Pro, les claviers de commande eBUS sont adaptés à tout processeur de contrôle de la gamme IPCP Pro Extron, ce qui permet de les utiliser comme seule interface utilisateur pour un système de faible dimension ; il est également possible de combiner plusieurs claviers de commande et écrans tactiles lorsque l'utilisation d'un système de contrôle plus élaboré est nécessaire.

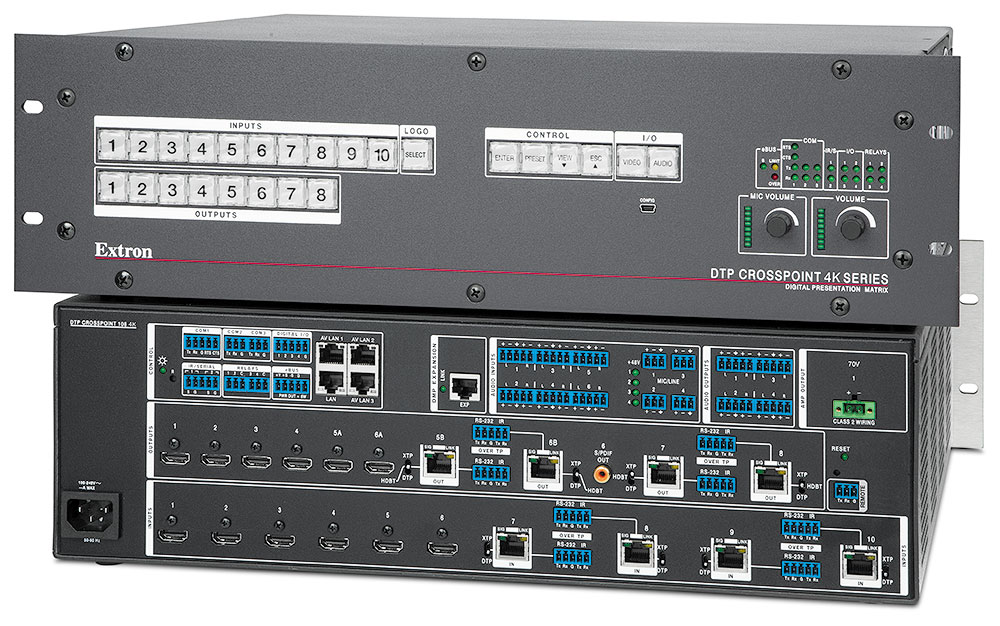

Extron DTP CrossPoint 108 4K MA 70
Logiciel de configuration et de contrôle
GlobalConfiguratorProfessional

Comme tous les systèmes de contrôle Extron, la grille DTP CrossPoint 108 4K IPCP est un produit très intuitif et simple à configurer à l'aide du logiciel Global Configurator®. La version la plus récente de Global Configurator inclut des fonctionnalités performantes et avancées, telles que la logique conditionnelle, les variables locales, et les macros. La DTP CrossPoint 108 4K IPCP offre des fonctionnalités multiples qui permettent d'intégrer un grand nombre d'applications de systèmes de contrôle, allant de l'alimentation du système et de la commutation des sources, à des tâches plus complexes, telles que la gestion d'un système de vidéoconférence.

Global Configurator Professional ajoute une évolutivité inégalée, avec Controller Groups, une fonction unique qui permet d'associer la grille DTP CrossPoint 108 4K IPCP à des processeurs IP Link Pro supplémentaires afin de créer un système de contrôle de grande envergure. Cette configuration convient parfaitement pour le contrôle de divers systèmes, de salles, ou même d'emplacements distants partout dans le monde. Les systèmes DTP CrossPoint 108 4K IPCP peuvent être supervisés et gérés à l'aide du logiciel sur serveur GlobalViewer® Enterprise, et ce, à travers une installation, un bâtiment, un campus, ou des bureaux dans le monde entier. GlobalViewer Enterprise offre des fonctions avancées de planification, de supervision et de service d'assistance, depuis un emplacement central.

La LinkLicense Extron est une solution simple et peu coûteuse permettant aux utilisateurs d'intégrer des fonctionnalités plus performantes aux produits Extron. L'acquisition de la LinkLicense pour la mise à niveau d'interfaces utilisateur pour la DTP CrossPoint 108 4K IPCP vous permet de vous servir d'un appareil mobile ou d'un ordinateur comme interface principale de contrôle pour votre système audiovisuel. Cette caractéristique vous offre plus d'options de contrôle audio/vidéo et favorise l'utilisation d'appareils mobiles personnels. La LinkLicense s'applique par système et non pas par utilisateur, et son utilisation n'entraîne pas de frais dissimulés.

Extron DMP Configurator
Caractéristiques principales
  • Grille de commutation multifonctions 10x8 4K, avec scaler, DSP audio avec l'AEC, amplificateur de puissance audio, et processeur de contrôle — La DTP CrossPoint 108 4K dispose de toutes les fonctionnalités essentielles d'un système audiovisuel important. Les capacités technologiques avancées Extron permettent une conception de système complète et une intégration depuis un seul appareil 3U.
  • Entrées : six entrées HDMI, quatre entrées paires torsadées DTP® sur RJ-45, six entrées stéréo audio symétrique/asymétrique sur bornier à vis, quatre entrées audio micro/ligne sur bornier à vis
  • Sorties : quatre sorties HDMI, quatre sorties DTP paires torsadées sur RJ-45, une sortie audio numérique S/PDIF sur RCA coaxial, quatre sorties audio variable sur bornier à vis, sorties enceinte sur bornier à vis 5 mm, 4 pôles (DTP CrossPoint 108 4K IPCP SA) ou sur bornier à vis 5 mm, 2 pôles (DTP CrossPoint 108 4K IPCP MA 70)
  • Six entrées HDMI et quatre entrées DTP
  • Quatre sorties HDMI et quatre sorties DTP scalées indépendamment
  • Deux sorties DTP présentent des connexions HDMI dupliquées pour la prise en charge de la supervision au niveau local
  • Les entrées et sorties DTP intégrées permettent la transmission de la vidéo, du contrôle, et de l'audio jusqu'à 100 m (330') à l'aide d'un seul câble CATx blindé — Quatre entrées DTP et quatre sorties DTP permettent la transmission du signal numérique HDMI, DisplayPort, DVI, 3G?SDI ou VGA, en plus du contrôle et de l'audio analogique jusqu'à 100 m (330') à l'aide d'un seul câble CATx blindé, fournissant ainsi une grande fiabilité et une performance maximale sur une infrastructure de câbles facilement installée.
  • Scaler Vector™ 4K Extron avancé — Le scaler Vector™ 4K Extron est spécifiquement conçu pour l'obtention d'images 4K de qualité exceptionnelle, avec un redimensionnement d'images (upscaling/downscaling) de premier ordre. Le redimensionnement des images et la conversion des formats vidéo sont effectués avec un échantillonnage 4:4:4 complet de la chrominance, afin d'optimiser la précision des couleurs et le détail de l'image.
  • Débits de sortie sélectionnables scalées DTP de 640 x 480 au 4K — Le débit de sortie peut être sélectionné individuellement pour chacune des quatre sorties scalées DTP. Les débits de sortie disponibles incluent des signaux vidéo et informatiques jusqu'au 4K, notamment 1080p/60 Deep Color.
  • Compatible avec les gammes DTP 230 et DTP 330, et avec les grilles de commutation XTP® CrossPoint — Permet de combiner des émetteurs et des récepteurs de table et en plaque murale, ainsi que d'autres produits équipés DTP. La grille DTP CrossPoint 108 4K peut aussi être intégrée à une grille de commutation XTP CrossPoint, afin de fournir une connectivité entre des espaces de présentation et un système général plus important.
  • Les sorties DTP sont compatibles avec les appareils d'affichage équipés HDBaseT — Les sorties DTP peuvent être configurées pour transmettre des signaux vidéo et audio embeddés, ainsi que RS?232 et IR, à des appareils d'affichage équipés HDBaseT.
  • Câble paires torsadées blindé XTP DTP 24 Extron fortement recommandé pour une performance optimale
  • Compatible avec les câbles paires torsadées blindés CATx — La grille DTP CrossPoint 108 4K permet une distance de transmission de 100 m (330') maximum pour toutes les résolutions compatibles lorsqu'elle est utilisée avec des câbles paires torsadées blindés CATx. Des câbles paires torsadées blindés avec un conducteur central robuste de 24 AWG ou plus sont recommandés pour des performances optimales.
  • Alimentation à distance de certains émetteurs et récepteurs DTP — La grille DTP CrossPoint 108 4K peut alimenter certains émetteurs et récepteurs DTP à l'aide des connexions paires torsadées, permettant ainsi de ne plus utiliser de sources d'alimentation externes au niveau des unités distantes.
  • Insertion RS-232 à partir des ports de contrôle Ethernet — Contrôle d'appareils au niveau du système vers tous les emplacements distants, via les ports Ethernet de la grille de commutation, permettant le contrôle exhaustif des points de connexion et des appareils connectés sans avoir recours à de l'équipement supplémentaire.
  • Insertion IR et RS-232 bidirectionnelle pour le contrôle d'appareils audiovisuels — Les signaux IR et RS-232 bidirectionnels peuvent être transmis avec les signaux vidéo via des connexions DTP pour que l'appareil distant soit contrôlé sans l'ajout de câbles supplémentaires. L'insertion du contrôle bidirectionnel élimine le besoin d'ajouter des câbles pour contrôler les appareils distants.
  • Disponible avec un processeur de contrôle intégré IPCP Pro 355MQ xi — Les modèles DTP CrossPoint 108 4K IPCP Q possèdent un processeur de contrôle intégré IPCP Pro 355MQ xi pour le contrôle complet du système audiovisuel.
  • Processeur quatre coeurs et mémoire quatre fois plus étendue avec 2 Go de RAM et 8 Go de mémoire flash — Pour assurer des vitesses de chargement de projets plus élevées, des performances d'exécution plus rapides, et des projets mieux élaborés.
    • Compatible avec les écrans tactiles TouchLink® Pro, les claviers de commande eBUS®, et les claviers de commande réseau
    • Switch LAN AV à trois ports intégré pour isoler les appareils audiovisuels du réseau central — Assure un contrôle local des appareils audiovisuels raccordés au switch LAN AV tout en isolant le trafic sur le réseau LAN AV des interférences ou intrusions extérieures.
    • Le port LAN audiovisuel autorise uniquement des communications depuis le port Ethernet pour la gestion à distance et les mises à niveau logicielles d'appareils Extron — Permet d'effectuer des mises à niveau logicielles d'appareils Extron sur le réseau LAN audiovisuel et de superviser, gérer et contrôler à distance ces appareils à l'aide du logiciel GlobalViewer Enterprise Extron.
    • Support des écrans tactiles TouchLink® Pro, des claviers de commande eBUS®, des claviers de commande réseau, et des interfaces d'expansion IPL EXP
    • Support de protocoles de communication sécurisés aux normes industrielles — Utilisation de protocoles de communication aux normes industrielles, dont HTTP (non sécurisé), HTTPS, SSH, SFTP, SMTP, NTP, Discovery Service, DHCP, DNS, ICMP et IPv4.
    • Supporte la LinkLicense® — La LinkLicense offre de nouvelles fonctions pratiques, qui augmentent la fonctionnalité du système et améliorent les capacités des produits Extron.
    • Deux ports série RS?232 bidirectionnels avec gestion de négociation logicielle — Les ports série sur bornier à vis peuvent contrôler deux appareils RS?232.
    • Un port série RS?232/RS?422/RS?485 bidirectionnel avec gestion de négociation matérielle et logicielle — Port série sur bornier à vis qui peut communiquer avec un appareil contrôlé en série via RS?232/RS?422/RS?485.
    • Deux ports IR/série pour un contrôle unidirectionnel des appareils externes
    • Quatre ports d'E/S numériques — Permet l'interconnexion avec d'autres systèmes dans la salle.
    • Quatre relais pour contrôler les fonctions de la salle — Ils permettent de contrôler l'éclairage, les paramètres de l'écran, et d'autres fonctions d'appareils.
    • Port eBUS pour la connexion des claviers de commande et des accessoires eBUS
    • Supervision et contrôle Ethernet sur chaque port Ethernet — Gestion, supervision et contrôle des appareils audiovisuels avec un réseau Ethernet standard.
    • Serveur DHCP pour LAN audiovisuel — Effectue une distribution automatique des adresses IP et des paramètres de configuration réseau pour les appareils audiovisuels connectés au réseau LAN audiovisuel local, optimisant ainsi la configuration et la gestion du système.
    • Support des protocoles GTB (Gestion Technique de Bâtiment) courants, tels que BACnet, KNX et DALI — Ces protocoles permettent une supervision centralisée et un contrôle des systèmes mécaniques et électriques, qui incluent la gestion du système de chauffage, ventilation et climatisation (CVC), de l'éclairage, de l'alimentation électrique, de la détection incendie et des systèmes de sécurité.
    • Compatible 10/100/1000Base-T
    • Support d'appareils contrôlables en Ethernet — Permet le contrôle de plusieurs appareils audiovisuels équipés en Ethernet, tels que les appareils d'affichage, les sélecteurs, et les sources.
    • Une synchronisation automatique de l'horloge permet à l'écran tactile d'afficher la date et l'heure exacte
    • Permet la synchronisation du système de contrôle — La synchronisation permettra aux utilisateurs de conserver et de récupérer l'état de leurs points de connexion configurés en cas de panne réseau ou électrique.
    • Indicateurs d'état de port sur panneau avant
    • Protection par mot de passe à plusieurs niveaux — Permet une configuration du système de sécurité selon la fonction de chaque utilisateur.
    • Entièrement personnalisable à l'aide du logiciel de système de contrôle d'Extron — GUI Designer peut être associé avec Global Configurator® Plus ou Global Configurator Professional.
    • Création de groupements de contrôleurs — Permet de grouper plusieurs processeurs de contrôle IP Link Pro xi afin qu'ils fonctionnent comme un seul processeur, lors d'une configuration avec Global Configurator Professional. Les anciens modèles DTP CrossPoint 108 4K IPCP ne peuvent être groupés qu'avec les modèles IP Link Pro.
    • Bibliothèque de drivers d'appareils améliorés et certifiés Extron — Les drivers d'appareils permettent aux produits Extron de contrôler de nombreux appareils d'affichage et appareils source, tels que des projecteurs, des écrans plats, et des lecteurs Blu-ray. Extron a créé des drivers d'appareils Ethernet, série et IR, entièrement testés.
  • Embeddage et désembeddage audio stéréo — Les signaux audio analogiques peuvent être embeddés sur les sorties DTP et HDMI ; il est possible d'extraire l'audio PCM HDMI embeddé à deux canaux vers les sorties analogiques.
  • Contrôle du volume de sortie — La grille DTP CrossPoint 108 4K offre un contrôle du volume sur les sorties niveau de ligne variable et audio amplifié, ainsi qu'un contrôle distinct pour le volume du microphone.
  • Gain et atténuation de l'entrée audio — Le gain ou l'atténuation peuvent être réglés pour chaque entrée audio afin d'éliminer les différences perceptibles lors du passage d'une source à l'autre.
  • Commutation audio indépendante — Permet de dissocier l'audio à deux canaux du signal vidéo correspondant et de le router vers les sorties audio, permettant aux signaux audio et vidéo d'une même source d'être commutés vers différentes destinations.
  • Sortie audio S/PDIF — La grille DTP CrossPoint 108 4K inclut une sortie S/PDIF pour l'audio PCM à deux canaux ou l'audio bitstream encodé pour Dolby® ou le système de son multicanaux surround DTS®.
  • Quatre entrées micro/ligne avec alimentation fantôme 48 V — Quatre sources audio niveau micro ou ligne peuvent être mixées indépendamment avec l'audio ligne. L'alimentation fantôme 48 V sélectionnable permet d'utiliser des microphones électrostatiques.
  • Processeur de signal audio numérique intégré avec traitement du signal en virgule flottante ProDSP™ 32/64 bits — La grille DTP CrossPoint 108 4K propose un traitement DSP audio de 32/64 bits en virgule flottante, permettant de maintenir une large gamme dynamique ainsi que la transparence du signal audio, pour simplifier la mise en place de la gestion du gain tout en réduisant l'écrêtage potentiel du signal DSP.
  • Quatre canaux d'annulation de l'écho acoustique (AEC) — La DTP CrossPoint 108 4K dispose de quatre canaux indépendants AEC ultra-performants et d'une fonction de contrôle actif du bruit sélectionnable, pour des applications de conférence. L'AEC Extron dispose d'algorithmes avancés qui fournissent une convergence d'annulation d'écho rapide pour une intelligibilité optimale dans des situations pouvant affecter les performances AEC, notamment la conversation simultanée ou l'utilisation de microphones sans fil locaux.
  • Mixeur automatique à huit groupes — La DTP CrossPoint 108 4K possède un mixeur automatique avec modes réducteur de bruit à seuil et partage du gain pour gérer jusqu'à huit groupes de signaux niveau microphone. L'utilisateur peut configurer les paramètres de seuil d'entrée, de réduction de niveau du signal et de synchronisation par canal, permettant ainsi un réglage précis afin d'éviter l'apparition du son « haché » caractéristique d'un mixeur automatique traditionnel lorsqu'un microphone est fermé.
  • Le port d'expansion audio numérique permet une connexion à un processeur DMP 128 Plus Extron pour la fonction AEC et l'extensibilité du système audio — Un port d'expansion permet de connecter la grille DTP CrossPoint 108 4K à un modèle DMP 128 Plus, à l'aide d'un seul câble blindé CAT 6 pour le transport de canaux 16x16 d'E/S entre les appareils. Cette fonctionnalité offre une extensibilité du système audio, avec des capacités amplifiées de traitement audio et de routage de signaux.
  • Ducking micro — Réduit automatiquement l'audio ligne lorsqu'un microphone ou un autre signal audio entrant est détecté, rendant inutile l'utilisation d'un processeur audio ducking séparé.
  • Convertisseurs professionnels analogique/numérique et numérique/analogique, 24 bits/48 kHz — Les convertisseurs professionnels préservent l'intégrité du signal audio d'origine.
  • Traitement DSP à faible latence — La DTP CrossPoint 108 4K offre une latence déterministe très basse entre les entrées et les sorties, indépendamment du nombre d'opérations et de canaux actifs. Tandis que la latence augmente légèrement sur les canaux avec l'AEC activée, la latence globale reste quant à elle faible. Cette fonction permet de conserver une synchronisation entre l'audio et la vidéo et d'éviter au présentateur ou à l'intervenant d'être distrait par un retard audio soudain.
  • Logiciel DSP Configurator™ — Un logiciel performant, intuitif, pour gérer toutes les fonctions audio de la grille DTP CrossPoint 108 4K. Il permet l'installation et la configuration complètes des outils de traitement audio numérique sur la plate-forme ProDSP ainsi que le routage et le mixage.
  • Groupes principaux — La grille DTP CrossPoint 108 4K permet de renforcer le gain ou le contrôle du mute dans le système. Les contrôles du gain ou de la fonction mute peuvent être sélectionnés et ajoutés à un groupe principal qui peut ensuite être contrôlé par un seul atténuateur principal ou par le contrôle du mute. Il est possible de créer jusqu'à 32 groupes principaux.
  • Limitations d'amplitude à niveau variable pour un ajustement optimal du groupe principal — Le volume du groupe principal peut être limité à l'aide de limitations d'amplitude à niveau variable pour maintenir des niveaux minimum et maximum optimaux en cas d'utilisation du contrôle de volume externe. Ceci empêche les opérateurs d'ajuster excessivement ou insuffisamment les niveaux en cas d'utilisation du contrôle Ethernet, USB ou RS?232. Le logiciel DSP Configurator permet d'ajuster rapidement les limitations d'amplitude à niveau variable, à l'aide de la fonction glisser-déposer, à partir de la fenêtre « Group Controls ».
  • 32 presets dans DSP Configurator — Avec le logiciel DSP Configurator, tout ou partie des paramètres relatifs au traitement DSP, aux niveaux, aux connexions audiovisuelles et au mixage audio de la grille, peuvent être sauvegardés comme presets.
  • Design modulaire de la grille offrant des options de routage de sortie, virtuel, et d'expansion — La structure DSP de la grille DTP CrossPoint 108 4K adopte une conception de grille intuitive qui offre de nombreuses possibilités de routage, de mixage, et de traitement des sources entrée audio. Une grille de sortie permet à chacune des huit entrées microphone d'être mixée avec tout ou partie des quatre sorties stéréo du bloc de commutation audiovisuelle. Le cas échéant, l'une des entrées microphone ou des sorties de commutation audiovisuelle peut d'abord être transmise vers la grille virtuelle qui route les entrées vers huit bus virtuels, puis être mixée de nouveau dans la grille de sortie. Les bus virtuels permettent de traiter simultanément les entrées, comme un groupe. Les entrées et sorties d'expansion offrent le routage de signal entre la grille DTP CrossPoint 108 4K et un processeur DMP 128 Plus, connectés à l'aide du port d'expansion.
  • Paramètres Building Blocks — Il s'agit de plusieurs paramètres de traitement pré-établis pour certains types d'appareils d'entrée ou de sortie tels que les microphones et les enceintes Extron, avec notamment des niveaux prédéfinis, des filtres et des traitements dynamiques. Des Building Blocks modulables sont disponibles sur chaque paire d'E/S et permettent aux ingénieurs système de personnaliser et de sauvegarder intégralement leurs propres Building Blocks, pour simplifier davantage l'installation et l'intégration du système audio.
  • Support de modèles DSP Extron pré-configurés comme points de départ pour simplifier la configuration du système — Nos modèles DSP sont simples à utiliser et constituent de bons supports pédagogiques. Les techniciens tout comme les ingénieurs débutants peuvent les utiliser pour assurer le fonctionnement sans difficulté d'un système ; ils peuvent ainsi économiser du temps et des coûts de main d'oeuvre tout en développant leurs compétences. Les ingénieurs plus expérimentés peuvent avoir l'esprit tranquille, en sachant que leur équipe technique mettent en place les divers systèmes de façon méthodique et uniforme.
  • Disponible avec un amplificateur mono ou stéréo basse consommation de classe D :
    2 x 50 W à 4 Ω, 2 x 25 W à 8 Ω
    1 x 100 W à 70 V — Les amplificateurs de puissance des grilles DTP CrossPoint 108 4K incluent un système d'amplification Extron de classe D, extrêmement performant, doté de la technologie brevetée CDRS, qui offre une onde audio lisse et fluide, et améliore la fidélité du signal, par rapport aux amplificateurs de classe D traditionnels. La technologie CDRS supprime les interférences survenant lors de la commutation à haute fréquence des amplificateurs de classe D ; une source d'émission RF peut interférer avec les équipements audiovisuels qui y sont sensibles tels que les microphones sans fil.
  • Prise en charge des fonctionnalités HDMI, incluant des débits de données jusqu'à 10,2 Gb/s, le Deep Color jusqu'à 12 bits, le 3D et les formats audio HD sans perte
  • Conforme HDCP — Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes HDCP.
  • Autorisation HDCP sélectionnable par l'utilisateur — Permet aux entrées individuelles d’apparaître conformes ou non conformes HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'elle est connectée à un appareil conforme HDCP. En cas de non-conformité HDCP, le matériel protégé n'est pas envoyé.
  • Insertion et affichage de logos — Il est possible de placer un logo à tout endroit sur une sortie vidéo scalée en tant qu’image d’arrière-plan. Des logos au format BMP, JPG, PNG, ou TIFF peuvent être transférés vers l'unité. Des images plein écran d'une résolution maximale de 4096 x 2400 peuvent également être diffusées afin d'éliminer les écrans vides entre chaque présentation.
  • Transitions fluides sélectionnables — Effets de transition mise en pause/cut fluides, mise en pause/fondu, cut au noir, et fondu au noir disponibles au niveau des sorties vidéo scalées.
  • Vérification continue de la conformité HDCP par Key Minder® pour assurer une commutation rapide et fiable — Key Minder authentifie et maintient le cryptage HDCP en continu entre l'entrée et la sortie pour garantir une commutation fiable et rapide dans les environnements audiovisuels professionnels tout en permettant la distribution simultanée d'un seul signal source vers un ou plusieurs appareils d'affichage.
  • Gestion EDID complète — Utilisez le logiciel PCS pour accéder à l'EDID Minder et paramétrer l'EDID de l'entrée vidéo, capturer l'EDID des écrans connectés, ou charger des fichiers EDID personnalisés. Une gestion correcte de l'EDID assure l'intégration facile des sources et des écrans dans un système, favorisant un fonctionnement optimisé de ce dernier. Le logiciel EDID Manager 2.0, téléchargeable gratuitement, offre des capacités avancées d'édition de l'EDID et de création de fichiers EDID personnalisés.
  • EDID Minder® gère automatiquement la communication EDID entre les appareils connectés — EDID Minder garantit que l'ensemble des sources démarre correctement et garantit également une transmission fiable du contenu vers l'appareil d'affichage.
  • La technologie SpeedSwitch® offre une vitesse de commutation exceptionnelle pour les contenus cryptés HDCP
  • Support de résolutions de sortie et d'EDID personnalisés — Des résolutions de sortie définies par l'utilisateur jusqu'à une horloge de pixels de 300 MHz peuvent être supportées en chargeant des fichiers EDID personnalisés, ou en enregistrant l'EDID d'un écran ou de tout autre appareil de destination.
  • Authentification HDCP et confirmation de la présence du signal — Offre une vérification en temps réel de l'état HDCP pour chaque entrée et chaque sortie vidéo numérique. Les signaux et l'état HDCP sont ainsi vérifiés facilement et rapidement via RS?232, USB, ou Ethernet, fournissant ainsi un retour important d'informations à un opérateur de système ou à un employé du support technique.
  • Confirmation visuelle HDCP — Lorsqu'un contenu encrypté HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.
  • Désentrelacement par adaptation de mouvement ultra-performant pour des signaux jusqu'à 1080i — Le processeur exclusif de scaling d'Extron dispose d'un désentrelacement par adaptation de mouvement très précis pour tous les signaux entrelacés jusqu'à 480i/576i/1080i. Il garantit des détails et une fidélité absolus des images vidéo progressives reconstruites, telles que des contenus 1080p/24.
  • Correction du format de l'interface HDMI vers DVI — Active ou désactive automatiquement l'audio embeddé et les InfoFrames, et sélectionne l'espace colorimétrique approprié pour une connexion optimale à des appareils d'affichage HDMI et DVI.
  • Contrôleur QuickSwitch QS-FPC™ sur panneau avant avec boutons rétroéclairés tricolores — Fournit un bouton rétroéclairé de faible dimension pour chaque entrée et sortie, pour une utilisation simple et intuitive de l'appareil. Les boutons peuvent être étiquetés pour faciliter leur identification. Les boutons s'allument en rouge, vert ou ambre selon leur fonction, afin de faciliter leur utilisation dans des environnements peu éclairés.
  • Mode de visualisation d'E/S — Les utilisateurs peuvent visualiser facilement les entrées et sorties qui sont activement connectées.
  • Presets globaux — Les configurations d'E/S fréquemment utilisées peuvent être rappelées à partir du contrôleur QuickSwitch situé sur le panneau avant, par Ethernet, USB, ou à partir du port de contrôle série RS?232.
  • Contrôle de la fonction mute en sortie — Permet de muter tout ou partie des sorties à tout moment. Le contenu peut ainsi être visualisé sur un moniteur local , avant qu'il n'apparaisse sur l'appareil d'affichage principal.
  • Contrôle du format d'images — Pour les sorties DTP scalées, le format d'images de la vidéo peut être contrôlé en sélectionnant un mode FILL, qui offre une sortie plein écran, ou un mode FOLLOW, qui préserve le format d'images d'origine du signal d'entrée.
  • Mémoire d'entrée automatique — Lorsque cette fonction est activée pour les sorties DTP scalées, l'unité enregistre automatiquement les paramètres de taille, de position et d'image en se basant sur le signal entrant. Lorsque le même signal est de nouveau détecté, ces paramètres visuels sont automatiquement rappelés depuis la mémoire de l'appareil.
  • Mode veille en sortie — Lorsqu'aucun signal actif n'est détecté, il est possible de désactiver automatiquement depuis l'unité la sortie vidéo et de synchronisation sur l'appareil d'affichage. Cette fonction permet la mise en veille automatique du projecteur ou de l'écran plat pour économiser de l'énergie et amplifier la durée de vie des lampes ou de l'écran.
  • Réglages de l'image pour la luminosité, le contraste, la couleur, la nuance, les détails, le positionnement horizontal et vertical, et les dimensions - sorties DTP
  • Presets utilisateur — Les presets de mémoire sont disponibles pour chaque entrée afin de stocker et de rappeler des paramètres d'image optimisés.
  • Mires de test vidéo internes pour l'étalonnage et la l'installation — L'unité offre plusieurs mires de test vidéo pour les sorties DTP scalées, afin de faciliter l'installation correcte du système et un étalonnage appropriés des appareils d'affichage.
  • Égalisation automatique du câble d'entrée pour compenser des distances de 30 m (100') à 1080p/60 avec 8 bits couleur, avec les câbles de la gamme HDMI Pro Extron — Conditionne activement les signaux HDMI pour compenser la perte de signal qui se produit lors de l'utilisation de câbles HDMI longs ou de mauvaise qualité ou lorsque des appareils source sont équipés d'une sortie de signal HDMI faible. Les résolutions 4K et 2560 x 1600 à 60 Hz sont égalisées à 15 m (50').
  • Régénération automatique de la sortie — Reforme et restaure la synchronisation des signaux vidéo numériques sur chaque sortie HDMI, supprimant la gigue haute fréquence pour permettre la transmission sur de longues distances de câble.
  • Fournit l'alimentation +5 Vcc, 250 mA à chaque sortie HDMI afin d'alimenter des appareils périphériques extérieurs — L'alimentation fournie via une sortie HDMI permet de ne pas avoir recours à une alimentation séparée pour les appareils périphériques connectés.
  • Verrouillage de sécurité du panneau avant — Empêche une utilisation non autorisée dans les environnements non sécurisés. Lorsque le verrouillage est activé, une combinaison spéciale doit être saisie pour que la grille de commutation soit de nouveau opérationnelle depuis le panneau avant.
  • Contrôle et supervision via Ethernet — Permet le contrôle et la supervision proactive via un réseau local, étendu ou via Internet.
  • Pages Web embarquées — Permettent d'utiliser un navigateur standard pour la surveillance et le dépannage d'appareils via une interface Web intuitive.
  • Port de contrôle RS-232 — Permet l'utilisation de commandes série pour l'intégration dans un système de contrôle. Les produits Extron utilisent le protocole de commande SIS™, Simple Instruction Set, un ensemble de commandes basiques du code ASCII qui permet une programmation rapide et facile.
  • Voyants LED indiquant les signaux et la connexion RJ-45 pour les ports DTP — Permettent de valider la transmission des signaux et le fonctionnement à partir du récepteur pour permettre une identification rapide des problèmes de connectivité.
  • Certification JITC — Tests d'interopérabilité et de garantie de sécurité de l'information passés avec succès, en vue d'une utilisation dans des structures gouvernementales et d'autres environnements sensibles.
  • Facilité de configuration et de mise en route avec le logiciel de configuration des produits (PCS) Extron — Configure de manière fonctionnelle plusieurs produits à l'aide d'une seule application logicielle.
  • Boîtier métallique rackable 3U de hauteur, un rack complet de largeur
  • Attaches LockIt® pour câble HDMI incluses
