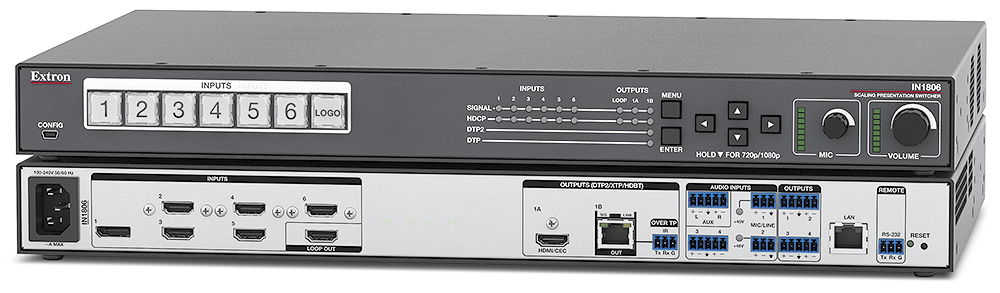

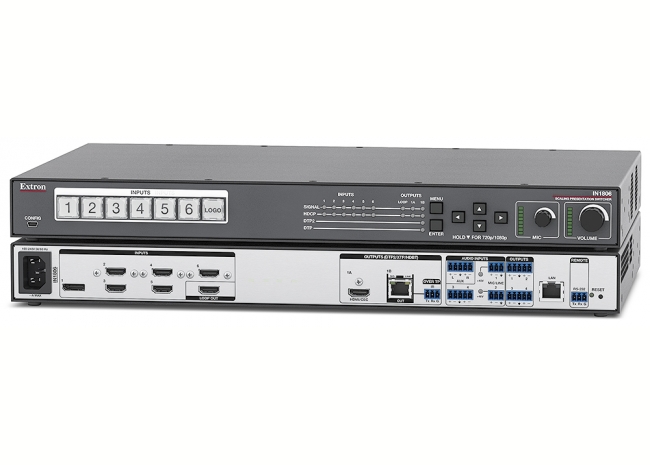

Extron IN1806 - Sélecteur 4K/60 à six entrées - Compatible HDBaseT
L'IN1806 Extron est un sélecteur de présentation avec transitions fluides à six entrées qui supporte des résolutions de signaux jusqu'à 4K/60 à 4:4:4. Il intègre la technologie de scaling brevetée Vector 4K expressément conçue pour les applications les plus complexes. Il comprend des entrées DisplayPort et HDMI, une sortie HDMI, et une sortie DTP2 Extron dupliquée pour l'extension de signaux vidéo 4K/60, audio, et de contrôle jusqu'à 100 m (330') sur un câble CATx blindé. L'IN1806 fournit une qualité d'images exceptionnelle, une commutation rapide et fiable, ainsi qu'un traitement audio ProDSP Extron, des effets de transition vidéo fluides, l'insertion de logos, et l'insertion HDMI. Conçu pour l'intégration audiovisuelle professionnelle, l'IN1806 peut être contrôlé et configuré via l'Ethernet, le RS-232, ou l'USB.
L'IN1806 intègre le processeur de scaling Vector 4K, exclusif Extron, développé en interne pour un redimensionnement d'images (upscaling/downscaling) de qualité exceptionnelle. Le Vector 4K représente un nouvel ensemble d'algorithmes de traitement d'images qui délivre une performance de scaling sans compromis avec un traitement de précision 30 bits et un échantillonnage 4:4:4 de la chrominance. Un redimensionnement net et précis des signaux à définition standard et haute définition jusqu'à 4K est ainsi possible, de même qu'un redimensionnement (downscaling) des signaux source 4K pour des écrans de plus faible résolution sans perte des détails importants des images.
Pour obtenir des transitions de qualité professionnelle entre des sources, l'IN1806 offre divers effets de transition parmi lesquels des modes de mise en pause/cut fluides, de mise en pause/fondu, de cut au noir, et de fondu au noir. En outre, l'IN1806 permet d'insérer un logo graphique personnalisé tel qu'un logo d'entreprise sur les sorties vidéo. Les modes FILL et FOLLOW sélectionnables sont disponibles afin configurer le format d'images souhaité. Le mode FILL fournit une sortie plein écran, tandis que le mode FOLLOW préserve le format d'origine du signal d'entrée.
L'IN1806 comprend une sortie paires torsadées DTP2 Extron dupliquée qui supporte une extension de signaux 4K/60 à 4:4:4 jusqu'à 100 m (330') sur un câble CATx blindé lors d'une association avec un récepteur DTP2. Il peut transmettre des signaux vers un récepteur DTP ou DTP2 placé derrière un écran plat sur le mur, au-dessus d'un projecteur fixé au plafond, ou vers tout autre point distant. Les récepteurs DTP sont disponibles dans des formats rackables ou muraux, pour répondre aux besoins d'une application.
Les connexions DTP2 possèdent des caractéristiques pratiques, conçues pour simplifier l'intégration. Les signaux IR et RS-232 bidirectionnels peuvent être insérés depuis un système de contrôle et transmis sur un seul câble CATx blindé, avec la vidéo et l'audio, permettant ainsi de contrôler une source ou un display. De plus, l'IN1806 peut alimenter certains récepteurs DTP et DTP2 à l'aide du même câble CATx blindé utilisé pour les signaux vidéo et audio, simplifiant ainsi la conception et l'installation du système. La sortie DTP2 de l'IN1806 peut être configurée pour assurer une compatibilité avec des écrans équipés HDBaseT afin de transmettre la vidéo numérique et l'audio embeddé, ainsi que les signaux IR et RS?232 bidirectionnels, jusqu'à 100 m (330').
L'IN1806 peut aussi être intégré à une grille de commutation XTP CrossPoint. Cette configuration convient parfaitement aux applications de systèmes audiovisuels disposant d'une distribution centralisée de signaux audiovisuels, et à plusieurs espaces de présentation avec commutation et traitement de signaux audiovisuels au niveau local. Une unité IN1806 connectée peut distribuer une présentation locale vers plusieurs destinations dans une structure.
Pour garantir que les systèmes audiovisuels professionnels fonctionnent de la manière prévue, il est indispensable que la communication EDID entre des sources vidéo et des appareils de destination soit correctement gérée. La gestion correcte de l'EDID permet la transmission de signaux vidéo et audio par les équipements source dans des formats et des paramètres qui correspondent le mieux aux capacités de l'écran. Une mauvaise gestion de l'EDID pourrait entraîner des images de qualité inférieure, une absence d'image, et une mauvaise qualité sonore. L'IN1804 offre un ensemble de capacités et d'outils exclusifs Extron qui assurent un contrôle complet de la gestion EDID. La fonction logicielle EDID Minder offre une bibliothèque de fichiers EDID qui peuvent être appliqués à toute entrée vidéo. Un EDID supplémentaire peut être capturé depuis les écrans connectés ou chargé par l'utilisateur. L'EDID Minder est facilement accessible depuis le logiciel PCS, tandis que l'utilitaire Windows EDID Manager 2.0, téléchargeable gratuitement, permet de visualiser et d'éditer les fichiers EDID. Ce logiciel permet d'optimiser le format vidéo, de manipuler l'échantillonnage de la chrominance et la profondeur de couleurs, et d'ajuster les capacités audio. Les fichiers édités peuvent être sauvegardés, ajoutés à la bibliothèque, et facilement appliqués aux appareils dans le système.

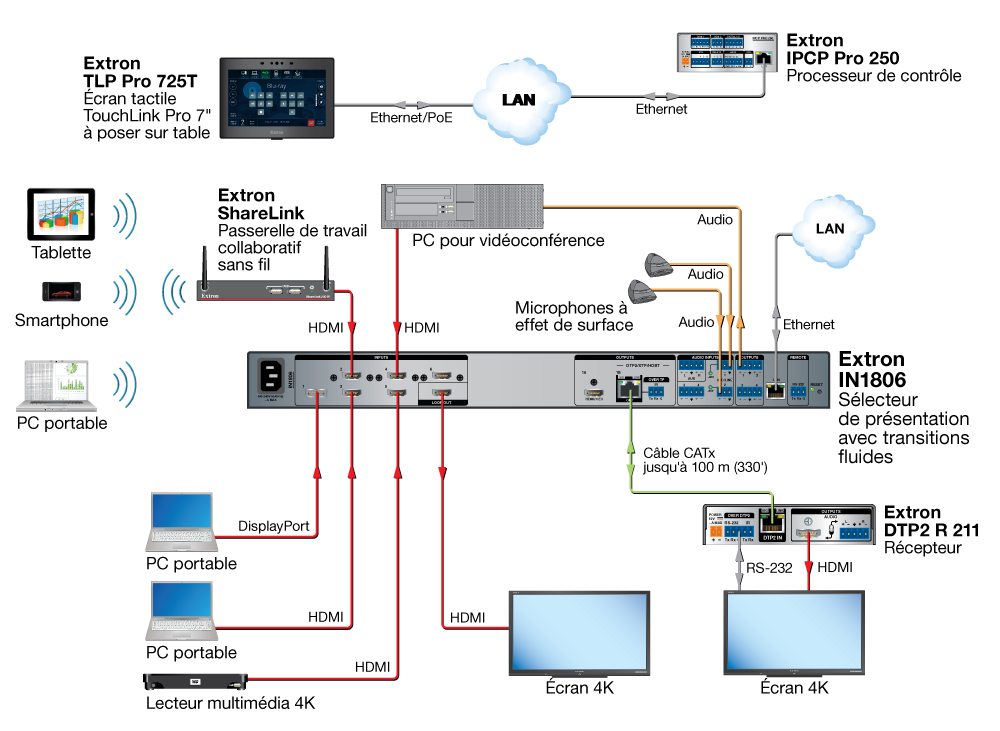

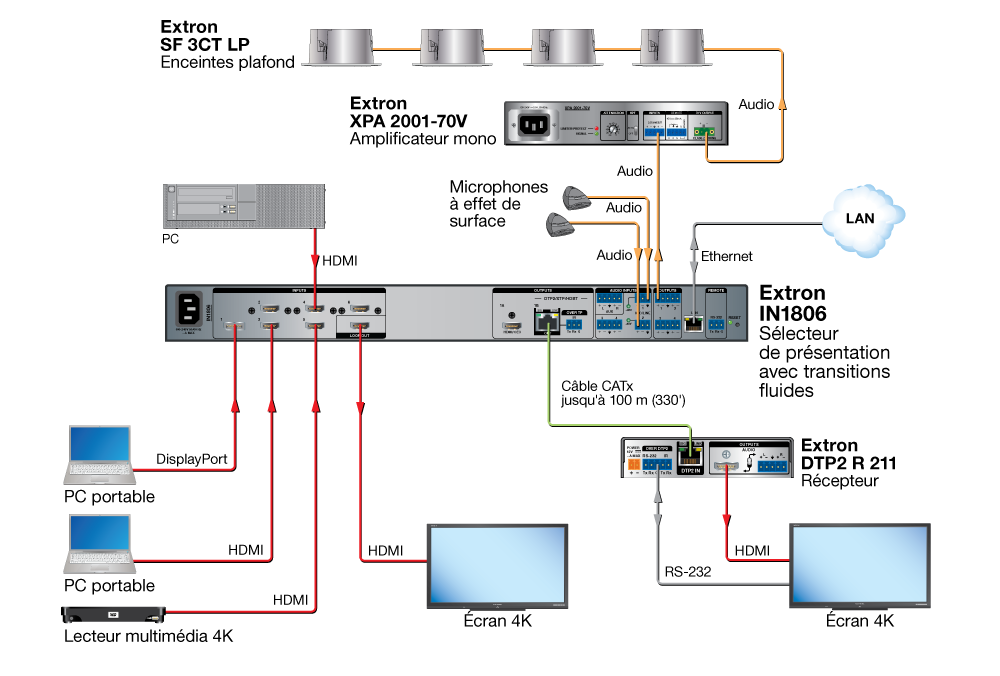

Outre ses capacités de commutation vidéo et de scaling, l'IN1806 peut être utilisé comme composant central pour une intégration complète d'un système audio. L'IN1806 intègre les mêmes capacités de traitement de signaux audio hautes performances que les processeurs de signaux numériques DMP 128 Plus et DMP 64 Extron. Le ProDSP, exclusivité Extron, est entièrement conçu à partir d'un processeur DSP puissant de 64 bits à virgule flottante afin d'offrir une gamme dynamique étendue et de réduire un éventuel écrêtage. Le ProDSP utilise des convertisseurs audio 24 bits professionnels avec échantillonnage 48 kHz, permettant de maintenir la transparence des signaux audio. Avec le ProDSP, l'IN1806 offre des capacités complètes de contrôle de l'embeddage et du désembeddage audio, de mixage micro/ligne avec ducking, de suppression de l'effet Larsen, de traitement dynamique, d'égalisation, de retard, et d'alimentation fantôme.
L'IN1806 dispose de boutons sur panneau avant et de menus intuitifs à l'écran pour un accès rapide aux paramètres du système. Il dispose également de la commutation automatique entre les entrées afin de faciliter le fonctionnement lorsque l'unité est installée dans des emplacements tels qu'un pupitre ou sous une table de conférence. La configuration et le contrôle à distance s'effectuent via USB, RS-232, et Ethernet. L'IN1806 peut être configuré avec le logiciel de configuration des produits PCS Extron qui comprend une interface graphique intuitive offrant une navigation facile. Cette application logicielle permet d'accélérer l'installation, la mise en service, le fonctionnement et la supervision en temps réel, et peut configurer plusieurs produits Extron au cours de la même session.
- Intègre des sources DisplayPort, HDMI, et audio dans des systèmes de présentation — L'IN1806 permet une commutation centralisée d'un grand nombre de sources audiovisuelles.

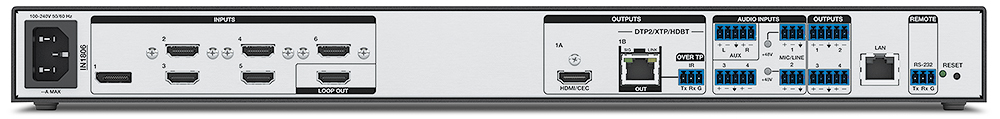

- Entrées DisplayPort et HDMI — L'IN1806 comprend une entrée DisplayPort et cinq entrées HDMI avec une entrée avec sortie sonde HDMI pour toute entrée.
- Sorties DTP2 et HDMI — L'IN1806 comprend une sortie DTP2 et une sortie HDMI dupliquée.
- Scaler Vector™ 4K Extron avancé — Le scaler Vector™ 4K Extron est spécifiquement conçu pour l'obtention d'images 4K de qualité supérieure, avec un redimensionnement exceptionnel des images (upscaling/downscaling).
- Supporte des résolutions de signaux jusqu'à 4K/60 avec un échantillonnage 4:4:4 de la chrominance
- Support de débit de données DisplayPort avec fonction SST (Single Stream Transport), jusqu'à 21,6 Gb/s
- Prise en charge de la spécification HDMI 2.0, comprenant notamment des débits de données atteignant 18 Gb/s, le Deep Color, et les formats audio HD sans perte
- Insertion et affichage de logos — Il est possible d'insérer un logo sur la sortie vidéo en temps réel. Des logos au format BMP, GIF, JPG, PNG, ou TIFF peuvent être transférés vers l'unité. Des images plein écran d'une résolution maximale 4K peuvent également être diffusées afin d'éliminer la perte d'un signal vidéo entre chaque présentation.
- Transitions fluides sélectionnables — Effets de transition mise en pause/cut fluides, mise en pause/fondu, cut au noir, et fondu au noir disponibles au niveau des sorties vidéo scalées.
- Commutation automatique entre les entrées — La commutation automatique permet un fonctionnement intuitif dans des espaces de travail collaboratif. Plusieurs modes de priorité de commutation sont disponibles, notamment la priorité à la dernière entrée connectée et la priorité sélectionnable par l'utilisateur.
- Conforme HDCP 2.3 — Garantit l'affichage de contenus vidéo protégés 4K et conserve l'interopérabilité avec des versions antérieures de l'HDCP.

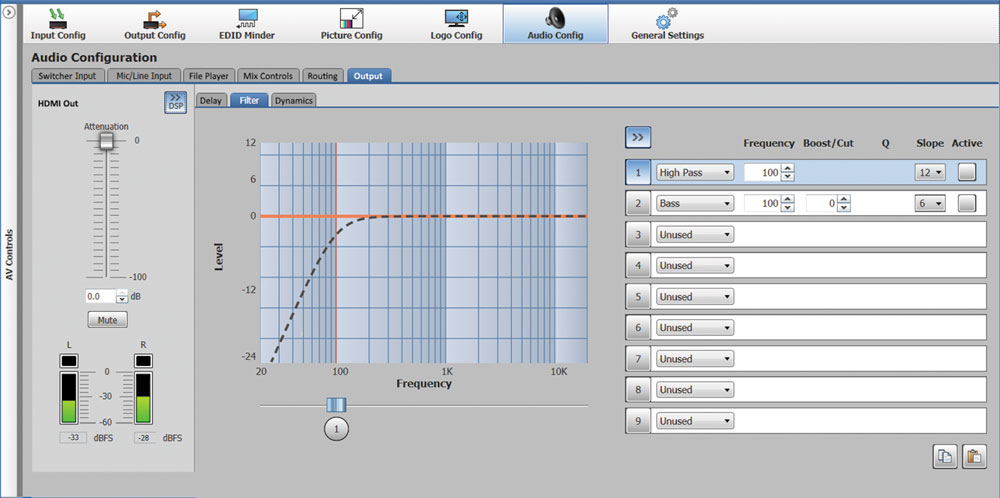

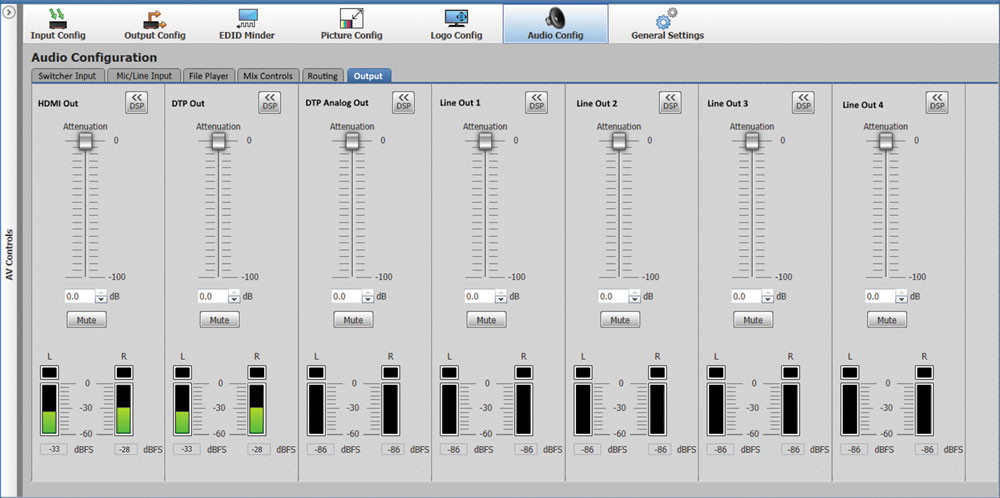

- Processeur de signal audio numérique intégré avec traitement ProDSP™ 64 bits — L'IN1806 offre un traitement DSP audio de 64 bits en virgule flottante, permettant de maintenir une large gamme dynamique ainsi que la transparence du signal audio, pour simplifier la gestion de l'étage de gain tout en réduisant l'écrêtage potentiel du signal DSP.
- Sortie DTP2 intégrée qui supporte la transmission de signaux vidéo 4K/60, audio, et de contrôle jusqu'à 100 m (330') à l'aide d'un câble CATx blindé
- Embeddage et désembeddage audio stéréo — Les signaux audio analogiques peuvent être embeddés sur les sorties DTP2 et HDMI ; il est possible d'extraire l'audio PCM HDMI embeddé à deux canaux vers les sorties analogiques.
- Insertion RS?232 à partir du port de contrôle Ethernet — Enregistre les ressources système et simplifie l'installation en permettant à un processeur de contrôle d'accéder aux appareils RS-232 distants via l'Ethernet.
- Diffusion de divers types d'informations : écran de veille, notification HDCP, insertion de logos, promotion de la marque d'une entreprise — Les images personnalisées de l'utilisateur peuvent être utilisées comme écran de veille après une période pré-définie d'inactivité au niveau de l'entrée vidéo, ou lorsque l'entrée est déconnectée entre des présentations. Ces images peuvent être diffusées à des fins de confirmation visuelle HDCP lorsque le contenu encrypté HDCP est transmis vers un écran non conforme HDCP.
- Capacité CEC (Consumer Electronics Control) — Les commandes CEC standard intégrées peuvent être activées pour contrôler les écrans ou les autres équipements audiovisuels connectés aux sorties HDMI et DTP2. Chaque sortie vidéo peut fournir séparément des commandes CEC. La capacité de contrôle de fonctions vidéo spécifiques, telles que la mise en marche et l'arrêt d'un écran, la sélection d'entrée, ou le niveau du volume, est subordonnée à une mise en oeuvre effectuée par le fabricant de l'appareil.
- Câble paires torsadées blindé XTP DTP 24 Extron fortement recommandé pour une performance optimale
- Compatible avec un câble paires torsadées blindé CATx — L'IN1806 supporte une distance maximale de transmission de 100 m (330') pour toutes les résolutions compatibles lors d'une utilisation avec un câble paires torsadées CATx blindé. Des câbles paires torsadées blindés avec un conducteur central robuste de 24 AWG ou plus sont recommandés pour des performances optimales.
- Alimentation à distance de certains récepteurs DTP — L'IN1806 peut alimenter certains récepteurs DTP ou DTP2 via la connexion paires torsadées, permettant ainsi de ne plus utiliser de source d'alimentation externe pour l'unité distante.
- Support de signaux audio stéréo analogiques supplémentaires — L'IN1806 supporte les signaux audio stéréo analogiques pour une transmission simultanée sur le même câble paires torsadées blindé.
- Insertion IR et RS-232 bidirectionnelle pour le contrôle d'appareils audiovisuels — Les signaux IR et RS-232 bidirectionnels peuvent être transmis avec le signal vidéo via la connexion DTP, permettant de contrôler l'appareil distant sans l'ajout de câbles supplémentaires. L'extension du contrôle bidirectionnel permet de ne plus utiliser de câbles dans le système de contrôle pour contrôler les appareils distants.
- Compatible avec tous les produits équipés DTP et les grilles de commutation XTP CrossPoint — Permet d'associer l'appareil à des points de connexion de table et muraux, ainsi que d'autres produits équipés DTP et DTP2 afin de répondre aux besoins d'une application. L'IN1806 peut être intégré avec des grilles de commutation XTP et XTP II CrossPoint, afin de fournir une connectivité entre des espaces de présentation et un système général plus important.
- La sortie DTP2 est compatible avec des appareils équipés HDBaseT — L'IN1806 peut être configuré pour transmettre des signaux vidéo et audio embeddé, ainsi que IR et RS-232 bidirectionnels, vers un écran équipé HDBaseT.
- Autorisation HDCP sélectionnable par l'utilisateur pour entrées HDMI — Permet aux entrées 2 à 6 d’apparaître conformes ou non conformes HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'elle est connectée à un appareil conforme HDCP. En cas de non-conformité HDCP, le matériel protégé n'est pas envoyé.
- Vérification continue de la conformité HDCP par Key Minder® pour assurer une commutation rapide et fiable — Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et de sortie pour garantir une commutation fiable et rapide dans les environnements audiovisuels professionnels tout en permettant la distribution simultanée d'un seul signal source vers un ou plusieurs displays.
- Gestion EDID complète — Utilisez le logiciel PCS pour accéder à l'EDID Minder et paramétrer l'EDID de l'entrée vidéo, capturer l'EDID des écrans connectés, ou charger des fichiers EDID personnalisés. Une gestion correcte de l'EDID assure l'intégration facile des sources et des écrans dans un système, favorisant un fonctionnement optimisé de ce dernier. Le logiciel EDID Manager 2.0, téléchargeable gratuitement, offre des capacités avancées d'édition de l'EDID et de création de fichiers EDID personnalisés.
- L'EDID Minder® gère automatiquement la communication EDID entre les appareils connectés — L'EDID Minder garantit la bonne mise en marche de l'ensemble des sources et une transmission fiable du contenu vers l'écran.
- Technologie SpeedSwitch® offrant une vitesse de commutation exceptionnelle pour des contenus HDCP cryptés
- Support de résolutions de sortie et d'EDID personnalisés — Des résolutions de sortie définies par l'utilisateur jusqu'à une horloge de pixels de 600 MHz peuvent être supportées en chargeant des fichiers EDID personnalisés, ou en enregistrant l'EDID d'un écran ou de tout autre appareil de destination.
- Authentification HDCP et confirmation de la présence du signal — Offre une vérification en temps réel de l'état HDCP pour chaque entrée et chaque sortie vidéo numérique. La vérification des signaux et de l'HDCP s'effectue ainsi de manière simple, rapide, et facile via RS?232, USB, ou Ethernet, fournissant ainsi un retour utile d'informations à un opérateur de système ou à un employé du support technique.
- Confirmation visuelle HDCP — Lorsqu'un contenu encrypté HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.
- Gestion du format d'images — Le format d'images de la sortie vidéo peut être contrôlé en sélectionnant le mode FILL pour une sortie plein écran, ou le mode FOLLOW qui préserve le format d'origine du signal d'entrée.
- Désentrelacement par adaptation de mouvement pour signaux jusqu'à 1080i — Le désentrelacement avancé pour tous les signaux entrelacés jusqu’à 1080i fournit une qualité d’images optimisée.
- Détection d'ajustement automatique des images 3:2 et 2:2 — Des techniques de traitement performantes du mode film aident à optimiser la qualité d'image pour des sources de contenus qui proviennent d'un film.
- Configuration Auto-Image™ — Lorsque cette fonction est activée, l'unité optimise automatiquement l'image en analysant et en réglant le signal d'entrée vidéo. Cette fonction peut vous permettre de gagner du temps et de limiter vos efforts dans la configuration d'une source récemment connectée, en particulier dans les salles de présentation dans lesquelles les ordinateurs portables des différents intervenants, disposant de résolutions distinctes, seront connectés.
- Mémoire d'entrée automatique — Lorsque cette fonction est activée, l'unité enregistre automatiquement les paramètres de taille, de positionnement, et d'image en se basant sur le signal entrant. Lorsque le même signal est de nouveau détecté, ces paramètres visuels sont automatiquement rappelés depuis la mémoire de l'appareil.
- Presets en entrée — Des presets de mémoire peuvent être utilisés afin de stocker et de mémoriser des paramètres optimisés d'images.
- Contrôle du mute de sortie — Il est possible de muter séparément les sorties vidéo et audio.
- Contrôle du gel de l'image — Une vidéo diffusée en direct peut être mise en pause via RS?232, USB, ou Ethernet.
- Menus à l'écran — Des menus à l'écran intuitifs assurent une configuration simple du système à partir des commandes du panneau avant. Les principaux paramètres, tels que les formats vidéo d'entrée et de sortie, sont regroupés de manière pratique sur l'écran initial de démarrage rapide, tandis que des écrans supplémentaires permettent de contrôler intégralement les autres fonctions et paramètres de l'unité.
- Fonction de réglages de l'image : luminosité, contraste, détails, dimension horizontale et verticale, positionnement, et balayage excessif
- Mires de test vidéo internes et générateur de bruit rose pour l'étalonnage et l'installation — L'IN1806 dispose de plusieurs mires de test vidéo et de bruit rose audio, pour faciliter une installation de système et un étalonnage appropriés des displays.
- Correction du format de l'interface HDMI vers DVI — Active ou désactive automatiquement l'audio embeddé et les InfoFrames, et sélectionne l'espace colorimétrique approprié pour une connexion optimale à des displays HDMI et DVI.
- Gestion automatique de la profondeur de couleurs — Ajuste de manière automatique la profondeur de couleurs en fonction des données EDID de l'écran, empêchant toute incompatibilité de couleurs entre la source et l'écran.
- Lecture de fichiers audio — Jusqu'à 16 messages pré-enregistrés peuvent être stockés et lus sur toute sortie audio.
- Gain et atténuation de l'entrée audio — Le gain ou l'atténuation peuvent être réglés pour l'entrée audio pour éliminer les différences perceptibles lors de la commutation entre sources.
- Deux entrées micro/ligne avec alimentation fantôme 48 V — Deux sources audio niveau micro ou ligne peuvent être mixées indépendamment avec l'audio ligne. L'alimentation fantôme 48 V sélectionnable permet d'utiliser des microphones électrostatiques.
- Deux entrées ligne indépendantes — Deux sources audio niveau micro, ou une source audio telle qu'un logiciel de visioconférence, peuvent être mixées indépendamment avec l'audio ligne et microphone.
- Ducking micro — Réduit automatiquement l'audio ligne lorsqu'un microphone ou un signal audio entrant niveau ligne est détecté, rendant inutile l'utilisation d'un processeur de ducking audio séparé.
- Convertisseurs professionnels analogique/numérique et numérique/analogique, 24 bits/48 kHz — Les convertisseurs professionnels préservent l'intégrité du signal audio d'origine.
- Traitement DSP à faible latence — L'IN1806 offre une latence déterministe très basse entre les entrées et les sorties, indépendamment du nombre d'opérations et de canaux actifs. Cette fonction permet de conserver une synchronisation entre l'audio et la vidéo et d'éviter au présentateur ou à l'intervenant d'être distrait par un retard audio soudain.
- Groupes principaux — L'IN1806 permet de renforcer le gain et le contrôle du mute dans toute l'installation. Les contrôles du gain ou de la fonction mute peuvent être sélectionnés et ajoutés à un groupe principal qui peut ensuite être contrôlé par un seul atténuateur principal ou par le contrôle du mute. Il est possible de créer jusqu'à 32 groupes principaux.
- Limitations d'amplitude à niveau variable pour un ajustement optimal du groupe principal — La plage de volume du groupe principal peut être réduite à l'aide de limitations d'amplitude à niveau variable pour maintenir des niveaux minimum et maximum optimaux en cas d'utilisation du contrôle de volume externe. Cette capacité empêche les opérateurs d'ajuster excessivement ou insuffisamment les niveaux en cas d'utilisation du contrôle Ethernet, USB, ou RS?232.
- Transitions de commutation audio — Le niveau de sortie audio diminue automatiquement puis augmente à nouveau pour s'ajuster à la vidéo durant les transitions de commutation.
- Retard audio intégré — La sortie audio est retardée automatiquement pour compenser la latence générée par le traitement vidéo.
- Support de plusieurs formats audio embeddés — L'IN1806 est compatible avec de nombreux signaux audio multicanaux afin d'assurer un fonctionnement optimal avec des sources HDMI.
- Mode veille en sortie — L'IN1806 peut désactiver automatiquement le signal vidéo et la sortie synchronisée vers le display lorsqu'aucun signal d'entrée actif n'est détecté. Cette fonction permet la mise en veille automatique du projecteur ou de l'écran plat pour économiser de l'énergie et amplifier la durée de vie des lampes ou de l'écran.
- Mode d'économie d'énergie — L'IN1806 peut être réglé en mode de veille basse consommation pour économiser de l'énergie lorsqu'elle n'est pas utilisée.
- Contrôleur QuickSwitch QS-FPC™ sur panneau avant avec boutons rétroéclairés tricolores — Fournit un bouton individuel rétroéclairé pour chaque entrée, pour un fonctionnement simple et intuitif de l'appareil. Les boutons peuvent être étiquetés pour faciliter leur identification. Les boutons s'allument en rouge, vert, ou ambre selon leur fonction, afin de faciliter leur utilisation dans des environnements peu éclairés.
- Verrouillage du panneau avant — Cette fonction permet de verrouiller toutes les fonctions du panneau avant, qui restent toutefois disponibles via le contrôle Ethernet, USB, ou RS?232.
- Contrôle et supervision via Ethernet — Permet le contrôle et la supervision proactive via un réseau local ou étendu.
- Pages Web embarquées — Permettent d'utiliser un navigateur standard pour la surveillance et le dépannage d'appareils via une interface Web intuitive.
- Port de contrôle RS-232 — Permet l'utilisation de commandes série pour l'intégration dans un système de contrôle. Les produits Extron utilisent le protocole de commande SIS™ (Simple Instruction Set), un ensemble de commandes basiques du code ASCII qui permet une programmation rapide et facile.
- Port de configuration USB sur panneau avant — Facilite la configuration de système sans devoir accéder au panneau arrière.
- Voyants LED sur panneau avant indiquant la présence du signal, l'HDCP, et l'alimentation — Indication visuelle de l'état du système, pour le retour et le contrôle en temps réel des paramètres essentiels de performance.
- Voyants LED indiquant les signaux et la connexion RJ?45 pour le port DTP — Permet de confirmer la transmission de signaux et le fonctionnement du système afin de permettre une identification rapide des problèmes de connectivité.
- Facilité de configuration et de mise en route avec le logiciel de configuration des produits (PCS) Extron — Configure de manière fonctionnelle plusieurs produits avec une seule application logicielle.
- Boîtier métallique rackable 1U, un rack complet de largeur
- Attaches LockIt® pour câble HDMI fournies
