Extron DTP T USW 333 - Sélecteur à trois entrées avec émetteur DTP intégré et embeddage audio - Compatible HDBaseT

Extron DTP T USW 333 - Sélecteur à trois entrées avec émetteur DTP intégré et embeddage audio - Compatible HDBaseT

Réf. EXTRON 60-1551-52
prix public ht
nous consulter
Sélecteur à trois entrées avec émetteur DTP intégré et embeddage audio - Compatible HDBaseT - Transmission des signaux vidéo HDMI ou analogique, de contrôle et audio analogique jusqu´à 100m sur un câble CATx blindé
1080p60
1080p60
VGA
VGA
HD Base-T
HD Base-T
HDMI
HDMI
Phoenix
Phoenix
fiber_manual_record nous consulter
Sélecteur à trois entrées avec émetteur DTP intégré et embeddage audio
Extron DTP T USW 333

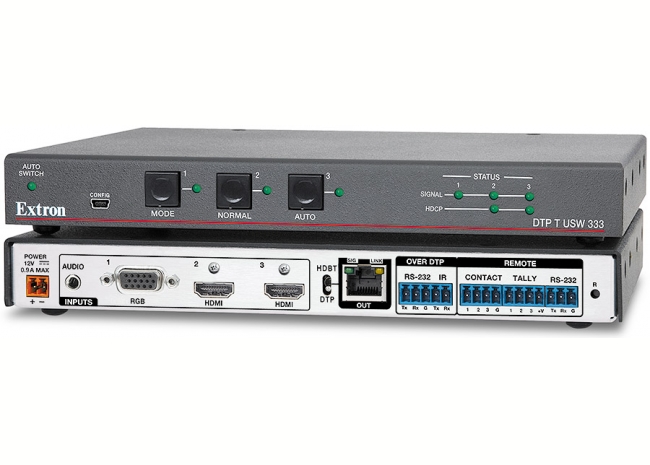

Le DTP T USW 333 Extron est un sélecteur à trois entrées qui permet de transmettre des signaux vidéo HDMI ou analogique, audio, et de contrôle jusqu'à 100 m (330') via un câble CATx blindé vers des produits Extron équipés DTP® 330. Il est conforme à la norme HDCP et est équipé de deux entrées HDMI, d'une entrée VGA et d'une sortie paires torsadées DTP 330. Le DTP T USW 333 accepte les signaux vidéo avec des résolutions jusqu’à 1920x1200, dont 1080p/60 et 2K. Le sélecteur dispose de nombreuses fonctionnalités qui facilitent le travail des intégrateurs telles que EDID Minder®, la commutation automatique entre les entrées, l'attribution d'entrée audio, la capacité d'alimentation à distance et la compatibilité avec des appareils équipés HDBaseT. Ces caractéristiques ainsi que son boîtier compact rendent le DTP T USW 333 idéal pour une installation discrète en pupitre, sous une table, et partout où il est nécessaire pour répondre aux exigences des applications.

Extron DTP T USW 333
EDID Minder
Commutation et une transmission sur de longues distances

Le DTP T USW 333 permet une commutation et une transmission sur de longues distances fiables des signaux HDMI ou analogiques. Pour un fonctionnement simplifié, le DTP T USW 333 peut automatiquement commuter entre les sources numériques et analogiques. L'audio analogique stéréo peut être embeddé sur le signal de sortie vidéo numérique à des fins de transport via DTP. Pour répondre aux besoins de l'application, l'émetteur permet également de transmettre les signaux audio analogique, vidéo et de contrôle via un câble paires torsadées blindé vers une grille de commutation, un sélecteur ou un processeur de signaux équipés DTP 330. L'entrée audio analogique peut en outre être attribuée à chacune des trois entrées vidéo, ou être paramétrée pour suivre le sélecteur d'entrée.

Pour améliorer et simplifier l'intégration des sources et des appareils d'affichage, et pour aider à assurer une performance optimale de l'installation, le DTP T USW 333 est équipé d'EDID Minder. EDID Minder est une technologie exclusive d'Extron, qui gère la communication EDID entre les sources d'entrée et les appareils d'affichage afin d'assurer un affichage fiable des formats vidéo.

Extron DTP T USW 333
contrôle à distance des équipements
Transmission simultanée des signaux IR et RS-232 bidirectionnel

Le sélecteur permet la transmission simultanée des signaux IR et RS-232 bidirectionnel provenant d'un système de contrôle offrant le contrôle à distance des équipements sources ou des appareils d'affichage distants. Pour plus de flexibilité lors de l'installation, le DTP T USW 333 peut être alimenté à distance via le câble paires torsadées blindé par un produit équipé DTP 330. Ceci simplifie l'installation et permet aux deux appareils de partager une source d'alimentation commune. Le DTP USW 333 peut être raccordé à une grille de commutation DTP CrossPoint® Extron, ou à d'autres produits équipés DTP 330 afin de prendre en charge des sources à des emplacements distants.

La sortie DTP peut être configurée pour être compatible avec des appareils d'affichage équipés HDBaseT afin de transmettre la vidéo numérique et l'audio embeddé, ainsi que les signaux RS-232 bidirectionnel et IR, jusqu'à 100 m (330') via un câble CATx blindé.

Extron DTP T USW 333
transmission optimale des signaux
Options de contrôle pratiques

Le DTP T USW 333 offre des options de contrôle pratiques, dont le contrôle sur le panneau avant, le RS-232 et le contact sec avec sortie tally. Le sélecteur est installé dans un boîtier métallique de 2,5 cm (1") de hauteur et d'un demi rack de largeur, qui permet une mise en place discrète en pupitre ou sous une table.

Extron recommande le câble paires torsadées blindé XTP DTP 24, les fiches, jacks et coupleurs RJ-45 blindés, tous conçus pour une transmission optimale des signaux pour XTP Systems et les produits de la gamme DTP Extron. Le câble XTP DTP 24 est certifié pour une bande passante de 475 MHz et possède un design SF/UTP quatre conducteurs paires torsadées 24 AWG non blindés au coeur d'un blindage en feuillard et en tresse pour de meilleures performances et une immunité au bruit accrue.

Extron DTP T USW 333
Caractéristiques principales
  • Transmission des signaux vidéo HDMI ou analogique, de contrôle, et audio analogique, jusqu'à 100 m (330') sur un seul câble CATx blindé — Le DTP T USW 333 garantit une grande fiabilité et une efficacité maximum sur un réseau de câbles facile à installer et peu coûteux.
  • Entrées : Deux HDMI, une VGA sur HD 15 broches, une mini jack 3,5 mm pour audio stéréo
  • Sortie : une sortie paires torsadées DTP® 330 sur RJ?45
  • Commutation automatique entre les entrées — La commutation automatique permet une installation simple et une utilisation autonome dans un pupitre ou en dessous d'une table de conférence. Lorsque plusieurs entrées sont actives, la priorité de la commutation est configurable.
  • Accepte les signaux vidéo-informatiques jusqu'à 1920x1200, dont 1080p/60 Deep Color et 2K — Le DTP T USW 333 permet la transmission des signaux numériques jusqu'à 100 m (330') via un seul câble paires torsadées blindé, et maintient une qualité d'image supérieure aux résolutions les plus élevées.
  • Embeddage de l'audio stéréo analogique — Les signaux audio stéréo analogiques peuvent être embeddés, de manière sélective, sur le signal de sortie vidéo numérique et transportés via DTP. L'entrée HDMI peut être paramétré pour transmettre l'audio numérique embeddé, ou pour embedder automatiquement l'audio analogique lorsqu'aucun signal numérique n'est détecté.
  • Capacité d'alimentation à distance — Pour une installation simplifiée, l'émetteur peut être alimenté à distance par un produit équipé DTP 330 via la connexion paires torsadées.
  • Le câble paires torsadées blindé XTP DTP 24 Extron est fortement recommandé pour une performance optimale
  • Compatible avec les câbles paires torsadées blindés CATx — Le DTP T USW 333 permet une distance de transmission de 100 m (330') maximum, pour toutes les résolutions compatibles lorsqu'il est utilisé avec des câbles paires torsadées blindés CATx. Pour une performance optimale, des câbles paires torsadées blindés de type 24 AWG ou supérieurs sont recommandés.
  • Accepte les signaux audio stéréo analogiques supplémentaires — Le DTP T USW 333 accepte les signaux audio analogique pour une transmission simultanée via le même câble paires torsadées blindé.
  • Attribution d'entrée audio — L'entrée audio analogique peut en outre être attribuée à chacune des trois entrées vidéo, ou être paramétrée pour suivre le sélecteur d'entrée.
  • Gain d'entrée audio ajustable — Le gain peut être ajusté pour l'entrée audio analogique via des commandes SIS pour éliminer les différences perceptibles lors de la commutation entre sources.
  • Accepte les signaux HDMI pour des débits de données jusqu'à 6,75 Gb/s, 3D et les formats audio HD sans perte
  • La sortie DTP est compatible avec des appareils équipés HDBaseT — La sortie DTP peut être configurée pour transmettre des signaux vidéo et audio embeddé, ainsi que RS-232 bidirectionnel et IR, vers un appareil d'affichage équipé HDBaseT.
  • Accepte plusieurs formats audio embeddés — Le DTP T USW 333 est compatible avec un large choix de signaux audio multicanaux pour fonctionner de manière fiable avec les sources HDMI.
  • Insertion IR et RS-232 bidirectionnel pour le contrôle d'appareils AV — Les signaux IR et RS-232 bidirectionnel peuvent être transmis avec les signaux vidéo, permettant de contrôler les appareils AV à distance, sans qu'il y ait besoin de câblage supplémentaire.
  • Conversion numérique des signaux d'entrée analogiques — Les signaux analogiques sont numérisés pour garantir une transmission fiable et performante des signaux vidéo numériques vers la destination.
  • Conforme à la norme HDCP — Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes à la norme HDCP.
  • Autorisation HDCP sélectionnable par l'utilisateur — Permet aux entrées individuelles d’apparaître conformes ou non à la norme HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'ils sont connectés à un appareil conforme HDCP. En cas de non-conformité à la norme HDCP, le matériel protégé n'est pas envoyé.
  • EDID Minder® gère automatiquement la communication EDID entre les appareils connectés — EDID Minder garantit l'affichage correct de l'ensemble des sources et une transmission fiable du contenu vers l'appareil d'affichage.
  • Authentification HDCP et confirmation de la présence du signal — Offre une vérification en temps en réel de l'état HDCP pour chaque entrée vidéo numérique. Ceci permet une vérification simple, rapide et facile des signaux et de l'HDCP via les voyants LED situés sur le panneau avant, le contrôle RS?232 ou le port USB, offrant des renseignements importants à un utilisateur ou à un membre du personnel du service d'assistance.
  • Contrôle du mute de sortie — Il est possible de muter séparément les sorties vidéo et audio.
  • Correction du format de l'interface HDMI vers DVI — Active ou désactive automatiquement l'audio embeddé et InfoFrames, et sélectionne l'espace colorimétrique approprié pour pouvoir se connecter correctement à des appareils d'affichage HDMI et DVI.
  • Gestion automatique de la profondeur de couleurs — Règle automatiquement la profondeur de couleurs en fonction des données EDID de l'appareil d'affichage pour empêcher des incompatibilités de couleur entre la source et l'appareil d'affichage.
  • Verrouillage du panneau avant — Cette fonction permet de verrouiller toutes les fonctions du panneau avant, qui restent toutefois disponibles via le contrôle RS-232 ou USB.
  • Compatible avec tous les récepteurs de la gamme DTP 330 et les produits équipés DTP 330 — Permet de mixer et d'assortir les récepteurs en rack et en plaque murale, ainsi que les autres produits équipés DTP 330 afin de répondre aux exigences de l’application.
  • Port de contrôle RS-232 — Permet l'utilisation de commandes série pour l'intégration dans un système de contrôle. Les produits Extron utilisent le protocole de commande SIS™, Simple Instruction Set, un ensemble de commandes basiques du code ASCII qui permet une programmation rapide et facile.
  • Contrôle à distance par contact sec avec sortie tally — Permet de sélectionner à distance un canal d'entrée, pendant que la sortie tally émet une tension de ligne de +5 Vcc pour allumer une LED, afin d'indiquer quelle entrée est actuellement sélectionnée.
  • Port de configuration USB sur le panneau avant — Facilite la configuration sans devoir accéder au panneau arrière.
  • LED indiquant la présence du signal, l'HDCP et l'alimentation — Indication visuelle de l'état du système : retour et un contrôle en temps réel des paramètres clés.
  • LED d'indication de l'état de la liaison et du signal RJ-45 pour le port DTP — Elles offrent un moyen de valider la transmission des signaux et le fonctionnement à partir du récepteur pour permettre une identification rapide des problèmes de connectivité.
  • Installation et mise en service simples avec le logiciel de configuration produit PCS Extron — Configure de manière pratique plusieurs produits à l'aide d'une seule application logicielle.
  • Certification JITC — Tests d’interopérabilité et de garantie de sécurité de l’information passés avec succès, en vue d’une utilisation dans des structures gouvernementales ou d’autres environnements sensibles.
  • Boîtier métallique de 2,5 cm (1") de hauteur, et d'un demi rack de largeur — Avec son boîtier compact, l'appareil peut être installé discrètement dans les emplacements requis.
  • Attaches LockIt® pour câble HDMI incluses
documentation

Les documents à télécharger

Extron DTP T USW 333 - Sélecteur à trois entrées avec émetteur DTP intégré et embeddage audio - Compatible HDBaseT

fiche produit
picture_as_pdf
Extron DTP T USW 333 Fiche Produit EN Ajouté le 10 Juillet 2020
