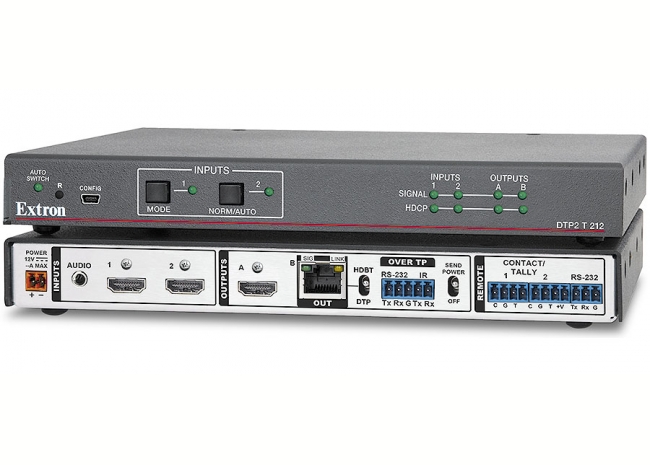

Extron DTP2 T 212 - Sélecteur HDMI 4K/60 à deux entrées avec émetteur DTP2 intégré et sortie HDMI

Extron DTP2 T 212 - Sélecteur HDMI 4K/60 à deux entrées avec émetteur DTP2 intégré et sortie HDMI

Réf. EXTRON 60-1587-52
prix public ht
nous consulter
Sélecteur HDMI 4K/60 à deux entrées avec émetteur DTP2 intégré et sortie HDMI - Compatible HDBaseT - Transmission de signaux HDMI, de contrôle et audio analogique jusqu´à 100m sur un câble CATx blindé
4K UHD
4K UHD
Audio 3,5mm
Audio 3,5mm
HD Base-T
HD Base-T
HDMI
HDMI
fiber_manual_record nous consulter
Sélecteur HDMI 4K/60 à deux entrées avec émetteur DTP2 intégré et sortie HDMI
Extron DTP2 T 212

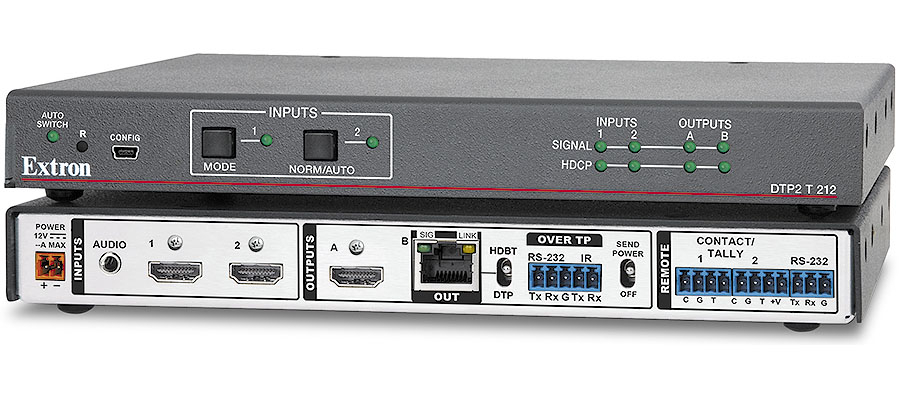

Le DTP2 T 212 Extron est un émetteur à deux entrées qui transmet des signaux HDMI, audio, et de contrôle jusqu'à 100 m (330') à l'aide d'un câble CATx blindé, à un produit équipé DTP® Extron. Il dispose de deux entrées HDMI, d'une sortie DTP2, et d'une sortie HDMI. Il supporte des résolutions vidéo atteignant le 4K/60 à un échantillonnage 4:4:4 de la chrominance, et est conforme avec l'HDCP 2.3. L'embeddage audio et le contrôle RS-232 à distance permettent une facilité d'intégration dans des environnements professionnels. Les fonctionnalités qui facilitent le travail des intégrateurs incluent l'EDID Minder, la commutation automatique entre les entrées, et l'insertion IR et RS-232 bidirectionnelle pour le contrôle des appareils audiovisuels à distance. Grâce à la dimension compacte du boîtier, l'appareil peut être facilement placé dans des pupitres, sous des tables, ou dans les emplacements dans lesquels il répond aux besoins d'une application.

Le DTP2 T 212 permet une transmission longue distance fiable des signaux HDMI à des débits de données atteignant 18 Gb/s et supporte l'HDR, le Deep Color jusqu'à 12 bits, et les formats audio HD embeddés sans perte. Les sorties sont configurables pour assurer un fonctionnement simultané ; il est aussi possible d'assigner la sortie HDMI à l'une des entrées HDMI pour supporter un moniteur local. Par ailleurs, la sortie DTP2 peut être configurée pour transmettre des signaux vidéo et audio embeddés, ainsi que des signaux IR et RS-232 bidirectionnels, vers un écran équipé HDBaseT. La communication DDC (Display Data Channel) de l'EDID et de l'HDCP est maintenue en continu entre la source et le display pour garantir une compatibilité directe et la transmission optimale des signaux entre les appareils.

Extron DTP2 T 212
Règlage automatiquement la profondeur de couleurs

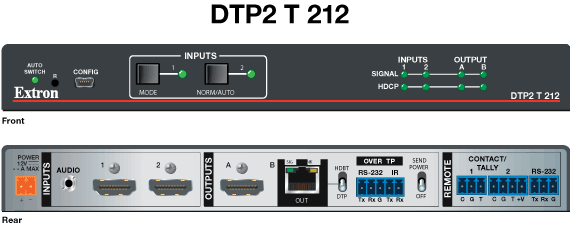

Caractéristiques simplifiant l'intégration

Pour améliorer et simplifier l'intégration des appareils, et pour assurer une performance optimale du système, le récepteur DTP2 est équipé de l'EDID Minder, qui gère automatiquement l'EDID en maintenant une communication EDID continue avec chaque source, garantissant la bonne mise en route de chaque source et une transmission fiable du contenu vers l'écran.

Afin d'empêcher des incompatibilités de couleurs entre la source et le display, le DTP2 T 212 règle automatiquement la profondeur de couleurs en fonction des données EDID du display. Les voyants LED sur le panneau avant permettent de confirmer immédiatement l'authentification HDCP et la présence du signal à chaque entrée et à la sortie. Si le contenu crypté HDCP est transmis vers un écran non conforme, un signal vert plein écran fournit une confirmation visuelle immédiate que le contenu protégé ne peut être diffusé sur cet écran.

Extron DTP2 T 212
Embeddage sélectif
Transmission de l'audio stéréo analogique

Le DTP2 T 212 offre également une connexion pour la transmission de l'audio stéréo analogique, vers une grille de commutation, un sélecteur, ou un processeur de signaux équipé DTP®. Les signaux audio stéréo analogiques peuvent être embeddés de manière sélective sur le signal de sortie vidéo numérique. Le DTP2 T 212 peut être paramétré pour transmettre l'audio numérique embeddé, pour embedder l'audio analogique, ou pour embedder automatiquement l'audio analogique lorsqu'aucun signal numérique n'est détecté. Les signaux audio sont envoyés via le même câble paires torsadées blindé que les signaux vidéo et de contrôle, rendant inutile l'utilisation d'un autre cheminement de câbles.

Extron DTP2 T 212
Simplicité d'installation
Fonctionnalités pratiques

Le DTP2 T 212 offre d'autres fonctionnalités pratiques facilitant le travail des intégrateurs et simplifiant l'installation. Il supporte la transmission simultanée des signaux IR et RS-232 bidirectionnels provenant d'un système de contrôle pour le contrôle des appareils audiovisuels. Le DTP2 T 212 peut être alimenté à distance via le câble paires torsadées blindé par un produit équipé DTP2. Par ailleurs, il peut être configuré pour alimenter le récepteur DTP2 connecté ; les deux appareils partageant ainsi une source d'alimentation.

Il offre diverses possibilités de contrôle ergonomiques, dont le contrôle sur panneau avant, le RS-232, et le contact sec avec sortie tally. La configuration du DTP2 T 212 est simplifiée à l'aide du logiciel de configuration des produits (PCS) Extron qui comprend une interface graphique permettant une navigation facile. Cette application logicielle permet d'accélérer l'installation, la mise en service, le fonctionnement et la supervision en temps réel, et peut configurer plusieurs unités au cours de la même session.

Extron DTP2 T 212
transmission optimale des signaux
Gamme de produits DTP

Le DTP2 T 212 peut être associé à une grille de présentation DTP CrossPoint Extron, ou à d'autres produits équipés DTP pour supporter des sources à des emplacements distants. L'émetteur se présente sous la forme d'un boîtier métallique de 2,5 cm (1") de hauteur, et d'un demi-rack de largeur. Le design compact du boîtier permet de l'installer facilement dans des pupitres et sous des tables.

Extron recommande le câble paires torsadées blindé XTP DTP 24, les fiches, jacks et coupleurs RJ-45 blindés, tous conçus pour une transmission optimale des signaux avec des produits de la gamme DTP Extron. Le câble XTP DTP 24 est certifié pour une bande passante de 475 MHz et est conçu avec un design SF/UTP, avec quatre conducteurs paires torsadées 24 AWG non blindées, au coeur d'un blindage en feuillard et en tresse pour de meilleures performances et une immunité au bruit accrue.

Extron DTP2 T 212
Caractéristiques principales
  • Transmission de signaux HDMI, de contrôle et audio analogique jusqu'à 100 m (330') sur un câble CATx blindé — Le DTP2 T 212 offre une fiabilité exceptionnelle et des performances optimales dans une infrastructure de câbles facile à mettre en place et peu coûteuse.
  • Entrées : deux HDMI, un mini-jack stéréo 3,5 mm pour l'audio
  • Sorties DTP2 et HDMI — Les sorties sont configurables pour assurer un fonctionnement simultané ; il est aussi possible d'assigner la sortie HDMI à l'une des entrées HDMI pour supporter un moniteur local.
  • Support de résolutions informatiques et vidéo jusqu'au 4K/60 à 4:4:4 — Le support du format 4K/60 à un échantillonnage 4:4:4 de la chrominance nécessite la connexion d'un produit DTP2 compatible.
  • Commutation automatique entre les entrées — La commutation automatique permet une installation simple et une utilisation autonome dans un pupitre ou en dessous d'une table de conférence. Lorsque plusieurs entrées sont actives, la priorité de la commutation est configurable.
  • Embeddage audio stéréo analogique — Les signaux audio stéréo analogiques peuvent être embeddés, de manière sélective, sur le signal de sortie vidéo numérique. Le DTP2 T 212 peut être paramétré pour transmettre l'audio numérique embeddé, pour embedder l'audio analogique, ou pour embedder automatiquement l'audio analogique lorsqu'aucun signal numérique n'est détecté.
  • Prise en charge des caractéristiques de la spécification HDMI 2.0b, notamment des débits de données jusqu'à 18 Gb/s, le HDR, le Deep Color jusqu'à 12 bits, le 3D, et les formats audio HD sans perte
  • Support de l'imagerie à plage dynamique étendue (HDR) — Offre une gamme de contraste plus étendue et une plus grande plage de couleurs en fournissant la bande passante vidéo, la profondeur de couleurs, et les capacités d'échanges de métadonnées nécessaires pour la vidéo HDR.
  • Conforme HDCP 2.3 — Garantit l'affichage de contenus vidéo protégés 4K et conserve l'interopérabilité avec des versions antérieures de l'HDCP.
  • Capacité d'alimentation à distance avec les produits DTP2 — Pour une installation simplifiée, l'émetteur peut être alimenté à distance par un produit équipé DTP2 via la connexion paires torsadées. Il peut également être configuré pour alimenter le récepteur DTP2 connecté.
  • Le câble paires torsadées blindé XTP DTP 24 Extron est vivement recommandé pour une performance optimale
  • Compatible avec les câbles paires torsadées blindés CATx — Le DTP2 T 212 supporte une distance maximale de transmission de 100 m (330') pour toutes les résolutions compatibles lors d'une utilisation avec un câble paires torsadées CATx blindé. Des câbles paires torsadées blindés avec un conducteur central robuste de 24 AWG ou plus sont recommandés pour des performances optimales.
  • Sortie DTP2 compatible avec des appareils équipés HDBaseT — La sortie DTP peut être configurée pour transmettre des signaux vidéo et audio embeddé, ainsi que IR et RS?232 bidirectionnels, vers un display équipé HDBaseT.
  • Support de signaux audio stéréo analogiques supplémentaires — Le DTP2 T 212 accepte les signaux audio analogique pour une transmission simultanée via le même câble paires torsadées blindé.
  • Attribution d'entrée audio — L'entrée audio analogique peut en outre être assignée à n'importe quelle des trois entrées vidéo, ou être paramétrée pour suivre le sélecteur d'entrée.
  • Insertion IR et RS-232 bidirectionnelle pour le contrôle d'appareils audiovisuels — Les signaux IR et RS?232 bidirectionnels peuvent être transmis avec les signaux vidéo, permettant de contrôler les appareils audiovisuels à distance, sans nécessité de câblage supplémentaire.
  • Support de plusieurs formats audio embeddés  — Le DTP2 T 212 est compatible avec de nombreux signaux audio multicanaux afin d'assurer un fonctionnement optimal avec des sources HDMI.
  • Compatible avec tous les récepteurs DTP et les produits équipés DTP — Permet d'associer l'appareil à des récepteurs de table et en plaque murale, ainsi que d'autres produits équipés DTP afin de répondre aux besoins d'une application. Le support de l'alimentation à distance nécessite la connexion à un produit équipé DTP2.
  • Autorisation HDCP sélectionnable par l'utilisateur — Permet aux entrées individuelles d’apparaître conformes ou non conformes HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'elle est connectée à un appareil conforme HDCP. En cas de non-conformité HDCP, le matériel protégé n'est pas envoyé.
  • Gestion EDID complète — Utilisez le logiciel PCS pour accéder à l'EDID Minder et paramétrer l'EDID de l'entrée vidéo, capturer l'EDID des écrans connectés, ou charger des fichiers EDID personnalisés. Une gestion correcte de l'EDID assure l'intégration facile des sources et des écrans dans un système, favorisant un fonctionnement optimisé de ce dernier. Le logiciel EDID Manager 2.0, téléchargeable gratuitement, offre des capacités avancées d'édition de l'EDID et de création de fichiers EDID personnalisés.
  • EDID Minder® gère automatiquement la communication EDID entre les appareils connectés — EDID Minder garantit la bonne mise en marche de l'ensemble des sources et une transmission fiable du contenu vers le display.
  • Confirmation visuelle HDCP — Lorsqu'un contenu encrypté HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.
  • Correction du format de l'interface HDMI vers DVI — Active ou désactive automatiquement l'audio embeddé et les InfoFrames, et sélectionne l'espace colorimétrique approprié pour une connexion optimale à des displays HDMI et DVI.
  • Gestion automatique de la profondeur de couleurs — Règle automatiquement la profondeur de couleurs en fonction des données EDID du display, ce qui empêche les incompatibilités de couleurs entre la source et les displays.
  • Contrôle de la fonction mute en sortie — Permet de muter la sortie audio analogique et/ou HDMI à tout moment.
  • Verrouillage du panneau avant — Cette fonction permet de verrouiller toutes les fonctions du panneau avant, qui restent toutefois disponibles via le contrôle RS-232 ou USB.
  • Port de contrôle RS-232 — Permet l'utilisation de commandes série pour l'intégration dans un système de contrôle. Les produits Extron utilisent le protocole de commande SIS™ (Simple Instruction Set), un ensemble de commandes basiques du code ASCII qui permet une programmation rapide et facile.
  • Contrôle à distance par contact sec avec sortie tally — Permet de sélectionner à distance un canal d'entrée, pendant que la sortie tally émet une tension de +5 Vcc pour allumer un voyant LED, afin d'indiquer quelle entrée est actuellement sélectionnée.
  • Port de configuration USB sur panneau avant — Facilite la configuration sans devoir accéder au panneau arrière.
  • Voyants LED indiquant la présence du signal, l'alimentation, et l'état du lien physique — Indication visuelle de l'état du système, pour le retour et le contrôle en temps réel des paramètres essentiels de performance.
  • Voyants LED indiquant la connexion et le signal RJ-45 pour le port DTP — Permet de confirmer la transmission de signaux et le fonctionnement du système afin de permettre une identification rapide des problèmes de connectivité.
  • Installation et mise en service simple avec le logiciel de configuration produit d'Extron PCS — Configure de manière pratique plusieurs produits à l'aide d'une seule application logicielle.
  • Boîtier métallique de 2,5 cm (1") de hauteur, et d'un demi-rack de largeur — Grâce à son boîtier compact, l'appareil peut être facilement installé dans les emplacements requis.
  • Attaches LockIt® pour câble HDMI incluses
