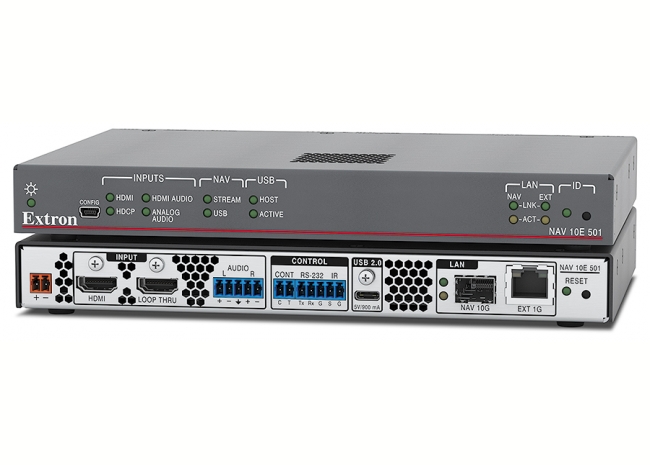

Extron NAV 10E 501 - Encodeur AV Pro sur IP 10G - HDMI, Ethernet et USB
Le NAV 10E 501 est un encodeur AV Pro sur IP qui diffuse en streaming des signaux vidéo, audio, Ethernet, et USB 2.0 au pixel près et avec une latence très faible, sur des réseaux Ethernet 10 Gb/s à des débits faibles. Il utilise le codec PURE3® breveté Extron pour offrir des performances exceptionnelles de vidéo en temps réel avec une qualité d'images sans perte visuelle, à des résolutions allant jusqu'au 4K @ 60 Hz et un échantillonnage 4:4:4 de la chrominance, tout en ayant une latence très faible. Les capacités de réglage du débit facilitent la compatibilité avec les terminaux 1 Gb/s NAV®, augmentant ainsi l'évolutivité pour les déploiements importants. Le support de l'audio AES67 sur IP facilite une intégration souple avec les processeurs audio DMP 128 Plus ou d'autres composants audio sur IP. La gamme NAV est une plateforme dédiée, puissante, et hautement évolutive qui supporte les applications audiovisuelles professionnelles complexes, et assure le transfert sécurisé de signaux audiovisuels vers des milliers de terminaux.
Le NAV 10E 501 utilise le codec PURE3 Extron, une technologie de compression unique par ondelettes qui dépasse les caractéristiques de performance d'autres systèmes de compression standard. Avec une latence quasi inexistante, les signaux vidéo encodés sont traités avec un échantillonnage de couleurs 4:4:4, tout en maintenant la qualité d'origine et la résolution native de la source. L'ISS (Intelligent Selective Streaming) du codec PURE3 est une technologie de streaming exclusive Extron qui, lors de phases de mouvement faible dans des contenus streamés, augmente les capacités de streaming. Le codec PURE3 dispose également d'une capacité de masquage d'erreurs avancé, fournissant une immunité élevée contre les erreurs réseau, tels que les erreurs binaires, la gigue, et les paquets de données hors séquence ou perdus. Le masquage d'erreurs PURE3 assure une qualité d'images optimale sans plus de latence ni de bande passante, généralement introduite par les systèmes de correction d'erreur directe (FEC).
Conçu pour les réseaux Ethernet 10 Gb/s, le NAV 10E 501 dispose de la bande passante requise pour la transmission sans perte visuelle de signaux vidéo et audio, garantissant une reproduction précise de contenus source d'origine sans perte de détails ni artéfacts de compression visibles. La connectivité sur fibre optique permet l'extension de signaux audiovisuels jusqu'à 10 km (6,21 miles) sur un câble monomode ou 400 m (1 312') sur un câble multimode. La connectivité sur fibre optique est également immunisée contre les interférences extérieures, assurant des transmissions fiables. Le NAV 10E 501 est idéal pour les salles de simulation, les centres de commandement et de conduite d'opérations, les applications médicales de diagnostic, ou toute autre installation dans laquelle un système de distribution vidéo AV sur IP sans perte visuelle est souhaité.
Le NAV 10E 501 est entièrement conforme HDCP 2.3 pour assurer la transmission de contenus UHD cryptés avec le standard HDCP. Il dispose également de la technologie Key Minder® Extron pour améliorer et simplifier l'intégration des appareils équipés en HDMI. Pour les signaux HDMI avec contenus protégés, le Key Minder authentifie et maintient le cryptage HDCP en continu pour fournir une rapidité et une fiabilité de transmission sur une infrastructure réseau. Si le contenu crypté HDCP est diffusé en streaming vers un écran non conforme HDCP, le récepteur transmet un écran vert, fournissant un retour visuel instantané indiquant que le contenu protégé ne peut être affiché.
Avec son extension USB 2.0 intégrée, le NAV 10E 501 peut se connecter à distance à des périphériques USB sur le même câble utilisé pour la vidéo et l'audio. Le connecteur USB de type C supporte des appareils USB 2.0 avec des débits de données jusqu'à 480 Mb/s, et est compatible avec des appareils USB 3.0 pouvant fonctionner à des débits de données USB 2.0. L'unité supporte également l'émulation des périphériques HID raccordés, tels qu'un clavier et une souris, assurant la commutation rapide et le démarrage simple d'un ordinateur à distance. Le NAV 10E 501 supporte tous les périphériques USB standard utilisés dans les applications audiovisuelles professionnelles, telles que les claviers, les souris, et les périphériques de stockage de masse, et est parfaitement adapté aux applications KVM.
Avec son extension Ethernet 1 Gb/s intégrée, le NAV 10E 501 peut se connecter à distance à des périphériques équipés en Ethernet sur le même câble utilisé pour la vidéo et l'audio. Le port d'extension Ethernet 1 Gb/s facilite le contrôle et la connectivité LAN à distance des écrans équipés en IP, des téléviseurs connectés, des téléphones IP, ou tout autre appareil équipé en Ethernet, auxquels il est raccordé.
La plateforme NAV supporte le standard AES67 pour la transmission de l'audio sur IP, facilitant l'intégration avec des processeurs DMP 128 Plus ou d'autres composants audio sur IP. Le standard AES67 répond au besoin d'interopérabilité entre les principaux protocoles réseau audio sur IP actuellement utilisés. L'utilisation de ce standard permet aux intégrateurs audiovisuels d'ajouter plus facilement la technologie réseau audio dans diverses applications, assurant des performances optimales et une souplesse dans la distribution de signaux audio.
Les systèmes NAV ne se limitent pas à l'extension et à la distribution vidéo. Plusieurs encodeurs et décodeurs peuvent être associés pour créer une matrice IP audio et vidéo. Les solutions AV Pro sur IP NAV associent la souplesse d'un système IP aux caractéristiques de commutation audio et vidéo, faciles à intégrer des grilles de commutation Extron traditionnelles, telles que Key Minder, EDID Minder®, et la commutation audio et USB indépendante. Pour une commutation sécurisée, vous pouvez concevoir un petit système de commutation en IP intégrant plusieurs terminaux et un système de contrôle de la gamme Pro Extron. Dans les plus grandes installations, le gestionnaire de systèmes NAVigator peut amplifier les capacités de commutation, grâce à ses capacités de contrôle avancé et de supervision globale d'un système.
La capacité de routage avec gestion de priorité permet aux utilisateurs de créer des indicateurs personnalisés pour s'assurer que les données sont correctement isolées et que les terminaux sont plus facilement localisés. Les utilisateurs peuvent assigner plusieurs indicateurs à un terminal à l'aide du logiciel associé au NAVigator. Associés à un système de contrôle Extron, les indicateurs peuvent être utilisés pour classer, isoler, ou localiser rapidement des terminaux. Le routage avec gestion de priorité est utile dans des systèmes possédant plusieurs niveaux de classification de sécurité ou dans des applications contrôlant plusieurs salles dans une entreprise ou sur un campus.
Le NAV 10E 501 dispose d'une interface intuitive embarquée pour accéder facilement aux paramètres réseau, aux réglages de débits, et à d'autres paramètres à partir d'un navigateur Web standard. Outre l'interface Web, le NAV 10E 501 peut être configuré à partir du logiciel de configuration des produits (PCS) Extron. Les plus grands systèmes tireront profit du gestionnaire de systèmes optionnel NAVigator, un équipement spécialisé pour centraliser la gestion et le contrôle de systèmes NAV.
Le gestionnaire de systèmes NAVigator, disponible en option, transforme un système NAV en solution de matriçage IP puissante et modulaire. Le NAVigator est un équipement spécialisé disposant d'une interface intuitive pour centraliser la gestion et le contrôle de systèmes NAV. Il assure une simplicité d'installation et de configuration système, ainsi qu'une rapidité de commutation, et inclut de nombreuses caractéristiques pour la supervision, l'exécution de diagnostics, et la résolution de problèmes. Le NAVigator facilite également les mises à jour centralisées de firmware, ainsi que la configuration, la sauvegarde, et la restauration de plusieurs unités de manière simultanée depuis un seul point d'accès. Par ailleurs, le NAVigator est conçu pour s'intégrer directement avec les systèmes de contrôle de la gamme Pro Extron, qui disposent d'une plateforme sécurisée chiffrant toutes les commandes du processeur de contrôle au terminal.
Étant donné la nature de la transmission sur fibre optique, le NAV 10E 501 est immunisé contre les interférences électromagnétiques, et est donc parfaitement adapté aux environnements sécurisés et ultra-sensibles. Par ailleurs, tous les terminaux NAV supportent le contrôle d'accès au réseau par port 802.1X. En cas d'activation, l'authentification 802.1X nécessite que tous les appareils soient approuvés avant qu'un accès réseau ne soit accordé. Les flux vidéo et audio sont aussi chiffrés avec le protocole SRTP (Secure Real-Time Transport Protocol). Les systèmes NAV offrent une compatibilité native avec les systèmes de contrôle de la gamme Pro Extron, qui disposent d'une plateforme sécurisée chiffrant toutes les commandes du processeur de contrôle au terminal. Les systèmes NAV et de contrôle de la gamme Pro Extron créent conjointement la solution AV Pro sur IP la plus fiable et sécurisée de l'industrie audiovisuelle. Lorsque le NAVigator est utilisé, toutes les communications entre le gestionnaire de systèmes et les terminaux sont chiffrés via le protocole SSH (Secure Shell Protocol). Avec son système de sécurité renforcée, le NAV 10E 501 est la solution idéale pour les administrations gouvernementales, les applications militaires, et les environnements médicaux.
Tous les terminaux NAV disposent d'un port de contrôle intégré de la gamme Pro pour le RS-232, et l'IR ; il étend les systèmes de contrôle de la gamme Pro au-delà de l'emplacement physique du processeur de contrôle. Cette caractéristique Extron unique permet de ne pas raccorder d'autres processeurs de contrôle sur les terminaux. La gamme NAV assure un contrôle chiffré et efficace des appareils à portée du réseau. La gamme NAV est la solution idéale pour toute application nécessitant un contrôle d'appareils, une commutation audio et vidéo souple, et une transmission fiable de contenus haute qualité sur de longues distances.
La plateforme NAV est la seule solution offrant une interopérabilité parfaite et complète entre des encodeurs et des décodeurs 1 Gb/s et 10 Gb/s. La gamme NAV utilise le codec PURE3 pour diffuser en streaming la vidéo depuis des encodeurs 1 Gb/s vers des décodeurs 10 Gb/s ou pour réduire les débits des encodeurs 10 Gb/s afin que les flux puissent être immédiatement décodés par les décodeurs 1 Gb/s. Cette flexibilité assure une transmission fiable de la vidéo haute qualité avec une latence très faible dans l'ensemble de votre organisation.
- Codage et diffusion en streaming de signaux audio, vidéo, Ethernet, et USB sur des réseaux Ethernet 10 Gb/s - L'Ethernet 10 Gb/s haut débit supporte une conception modulaire de système pour permettre une transmission à bande passante élevée évolutive sur des distances considérables.
- Supporte l'HDMI 2.0 à des résolutions allant jusqu'au 4K/60 à 4:4:4 - HDMI jusqu'au 4K à 60 Hz (4096 x 2160) avec un échantillonnage 4:4:4 de la chrominance assurant une reproduction précise des images source sans perte de détails visuels.
- Codec PURE3® - Technologie de compression par ondelettes brevetée Extron qui fournit une qualité d'images supérieure avec une très faible latence à des débits optimaux. Grâce à son immunité contre les erreurs réseau et sa capacité intégrée de masquage d'erreurs, le PURE3 facilite la transmission fiable en temps réel de signaux vidéo sans perte visuelle sur des réseaux IP.
- Technologie Intelligent Selective Streaming de PURE3 - La technologie Intelligent Selective Streaming (ISS) permet, à partir d'un contenu à faible mouvement, d'obtenir des débits extrêmement faibles tout en assurant des performances vidéo sans perte visuelle.
- Interopérabilité avec des terminaux NAV® 1 Gb/s - Supporte la transmission vidéo à des débits faibles vers des décodeurs 1 Gb/s dans les solutions associant des débits 1 Gb/s et 10 Gb/s.
- Latence très faible avec compression sans perte visuelle - Diffuse en streaming la vidéo professionnelle avec une latence très faible avec le codec unique par ondelettes PURE3® Extron, optimisant l'expérience utilisateur et le temps de réponse dans les applications sensibles.
- Support audio AES67 - Support du standard audio sur IP AES67, offrant une compatibilité avec nos processeurs DSP Extron et les appareils d'autres fabricants.
- Conforme HDCP 2.3 - Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes HDCP.
- Extension USB 2.0 - L'extension USB 2.0 intégrée facilite la connexion à des périphériques USB sur le même câble utilisé pour la vidéo et l'audio. Idéale pour les applications KVM ou la connectivité à distance pour des caméras USB ou des périphériques de stockage.
- Extension Ethernet - L'extension Ethernet intégrée facilite la connexion à des périphériques équipés en Ethernet sur le même câble utilisé pour la vidéo et l'audio. Réduit les frais de câblage dans les installations dans lesquelles chaque appareil déporté nécessite une connectivité LAN.
- Les connecteurs LC aux normes industrielles pour une connectivité sur fibre optique assurent une transmission fiable avec une immunité intrinsèque aux interférences extérieures - Offre une immunité contre les perturbations électromagnétiques et l'isolation optique sur un câblage fibre optique monomode ou multimode. Possibilité d'extension de signaux audiovisuels et de contrôle jusqu'à 10 km sur une fibre monomode.
- Chiffrement de flux SRTP - Le protocole SRTP (Secure Real-Time Transport Protocol) assure le chiffrement, l'authentification des messages, et l'intégrité des données pour les flux vidéo et de données.
- Séparation audio permettant de commuter indépendamment l'audio et la vidéo - Cette fonction rend possible la séparation d'un signal audio de son signal vidéo correspondant.
- Économiseur d'écran personnalisable - Affiche une image personnalisée fournie par l'utilisateur, un écran noir, un écran bleu, ou la dernière image vidéo lorsqu'aucun flux ou signal vidéo actif n'est présent.
- Routage avec gestion de priorité - Assignation d'indicateurs personnalisés aux terminaux à l'aide du logiciel associé au NAVigator. Les indicateurs peuvent être utilisés pour classer des terminaux, les localiser facilement sur le réseau, ou pour mettre en place des règles relatives à un routage avec un système de contrôle Extron.
- Contrôle d'accès au réseau par port 802.1X - Supporte l'authentification par port 802.1X, qui nécessite que tous les appareils soient approuvés avant qu'un accès réseau ne soit accordé.
- Module FIPS 140-2 certifié - Le module cryptographique Extron est conforme aux directives NIST et CCS et est certifié par le Cryptographic Module Validation Program (CMVP) comme conforme à la norme de traitement de l'information FIPS 140-2 pour assurer la protection de données sensibles.
- Support du service Active Directory - Intégration avec Microsoft® Active Directory, simplifiant la gestion d'utilisateurs, l'authentification de groupes, et permettant de maintenir des politiques de sécurité renforcées.
- Débit réglable - Sélection du débit tout en conservant une qualité d'images pour une configuration plus souple du réseau qui s'adapte facilement à diverses exigences d'application. Une solution non bloquante est disponible pour s'adapter aux plus larges installations.
- Masquage d'erreurs - Offre une immunité élevée contre les erreurs réseau, assurant la transmission fiable d'images de qualité supérieure avec une capacité de masquage d'erreurs, y compris lors d'une perte importante de paquets.
- Sortie sonde HDMI - La sortie HDMI locale fournit un signal à un écran local, un système audiovisuel, ou un codec matériel, permettant la supervision ou le partage de contenus sans utiliser de distributeur amplificateur séparé.
- Interface Web embarquée - Interface Web embarquée intuitive offrant des fonctions de configuration et de gestion de système simples à utiliser.
- EDID Minder® gère automatiquement la communication EDID entre les appareils connectés - EDID Minder garantit que l'ensemble des sources démarre correctement et garantit également une transmission fiable du contenu vers l'écran.
- Vérification continue de la conformité HDCP par Key Minder® pour assurer une commutation rapide et fiable - Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et de sortie pour garantir une commutation fiable et rapide dans les environnements audiovisuels professionnels tout en permettant la distribution simultanée d'un seul signal source vers un ou plusieurs displays.
- Confirmation visuelle HDCP - Lorsqu'un contenu crypté HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.
- Supporte des signaux audio analogiques et embeddés dans l'HDMI - Interconnexion directe avec des signaux source audiovisuels courants pour assurer une compatibilité avec la plupart des appareils audio.
- Compatible avec les câbles Show Me - Les câbles et les modules Retractor Show Me fournissent une connectivité pratique ainsi qu'une capacité de contrôle et de sélection d'entrée par l'utilisateur de systèmes audiovisuels.
- Intégration avec des systèmes de contrôle de la gamme Pro pour assurer un contrôle externe sécurisé et intuitif - Conçu pour une intégration directe avec les systèmes de contrôle de la gamme Pro Extron pour assurer un contrôle IR et RS-232 chiffré et sécurisé d'appareils externes sans autre processeur de contrôle.
- Capacité CEC (Consumer Electronics Control) - Les commandes CEC standard intégrées peuvent être activées pour contrôler les écrans ou les autres équipements audiovisuels connectés en HDMI.
- Plateforme sécurisée - Offrant une compatibilité native avec les systèmes NAV, les systèmes de contrôle de la gamme Pro Extron fournissent une gestion souple d'un système et un contrôle de la commutation via une plateforme sécurisée qui chiffre toutes les commandes du processeur de contrôle au terminal. Les systèmes NAV et de contrôle de la gamme Pro Extron créent conjointement la solution AV Pro sur IP la plus fiable et sécurisée de l'industrie audiovisuelle.
- Filtre Multicast avec IGMPv3 - Supporte le filtrage Multicast avec le protocole IGMPv3 pour réduire la consommation de bande passante. Permet l'utilisation d'un dispositif réseau standard.
- Identification instantanée de terminaux - Identification de terminaux à l'aide d'un bouton d'identification et d'un voyant accélérant la détection d'unités sur un réseau, pour simplifier les diagnostics et l'installation.
- Boîtier métallique de 2,5 cm (1") de hauteur, un demi-rack de largeur - Boîtier compact se dissimulant facilement dans une installation.
- ZipClip® 400 fourni - Assure un montage rapide et simple sur des rails de rack, des plateaux, et des pupitres.
