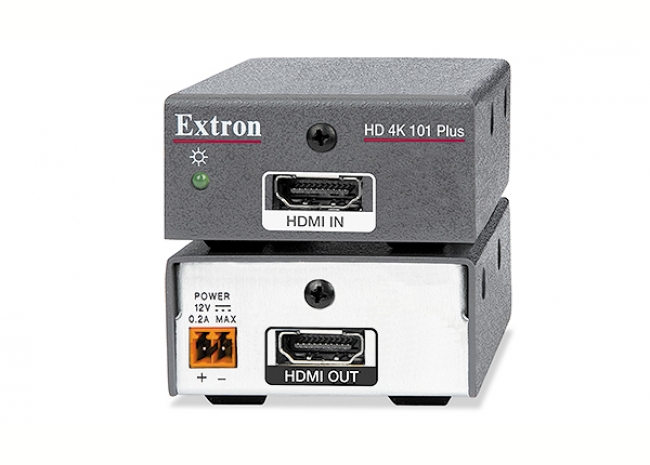

Extron HD 4K 101 Plus - Égaliseur de câbles HDMI 4K/60

Extron HD 4K 101 Plus - Égaliseur de câbles HDMI 4K/60

Réf. EXTRON 60-1621-01
prix public ht
nous consulter
Égaliseur de câbles HDMI 4K/60 - Transmission de signaux vidéo 4K jusqu´à 23m et HD jusqu´à 53m
fiber_manual_record nous consulter
Égaliseur de câbles HDMI 4K/60

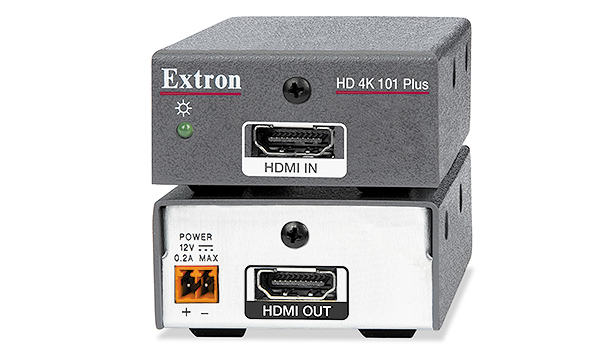

Extron HD 4K 101 Plus

Le HD 4K 101 Plus Extron est un égaliseur de câbles HDMI qui supporte des signaux vidéo à des résolutions atteignant le 4K/60 avec un échantillonnage 4:4:4 de la chrominance. Utilisé à l'extrémité d'un long câble HDMI, il égalise activement les signaux source très faibles ou de mauvaise qualité, réduit la gigue et le skew, et fournit une pré-accentuation du signal de sortie pour une transmission fiable du signal HDMI. L'égaliseur conforme HDCP 2.3 supporte les caractéristiques de la spécification HDMI 2.0b, notamment des débits de données jusqu'à 18 Gb/s, le HDR, le Deep Color jusqu'à 12 bits, le 3D, les formats audio HD sans perte et le contrôle CEC. Afin de faciliter l'intégration, l'unité d'1/8 de rack peut être alimentée par la source HDMI connectée ou une source d'alimentation externe, disponible en option. La structure compacte et les capacités intégrées du HD 4K 101 Plus garantissent un montage peu encombrant de l'appareil dans des installations aussi bien temporaires que permanentes.

Extron HD 4K 101 Plus
transmission de signaux vidéo 4K
Compense les signaux source faibles

Le HD 4K 101 Plus compense les signaux source faibles ou la mauvaise qualité des câbles. Il peut être utilisé en association avec la gamme HD 4K 110 Extron, ainsi que d'autres produits audiovisuels, afin d'offrir un moyen économique de transmission de signaux vidéo 4K provenant d'appareils disposant d'une sortie HDMI. Les caractéristiques de la spécification HDMI 2.0b prises en charge comprennent notamment des débits de données jusqu'à 18 Gb/s, le HDR, le Deep Color jusqu'à 12 bits, le 3D, le Lip Sync, les formats audio HD sans perte et le contrôle CEC. Les canaux DDC sont amplifiés de manière active, ce qui permet de transmettre les informations EDID et HDCP entre la source et l'appareil d'affichage. L'insertion EDID garantit que la source vidéo est à la résolution optimale pour l'appareil d'affichage, et la conformité HDCP 2.3 permet la transmission de contenus cryptés provenant de lecteurs de disque Blu?ray™, de tuners câble et satellite, d'enregistreurs, d'ordinateurs portables et d'autres sources équipés HDCP. L'égalisation automatique garantit une intégrité du signal pour le 4K/UHD à 24/30 Hz jusqu'à 23 m (75'), le 4K/60 avec un échantillonnage 4:4:4 de la chrominance jusqu'à 10 m (35'), et les signaux HD jusqu'à 53 m (175') lors d'une utilisation avec les câbles de la gamme HDMI Pro.

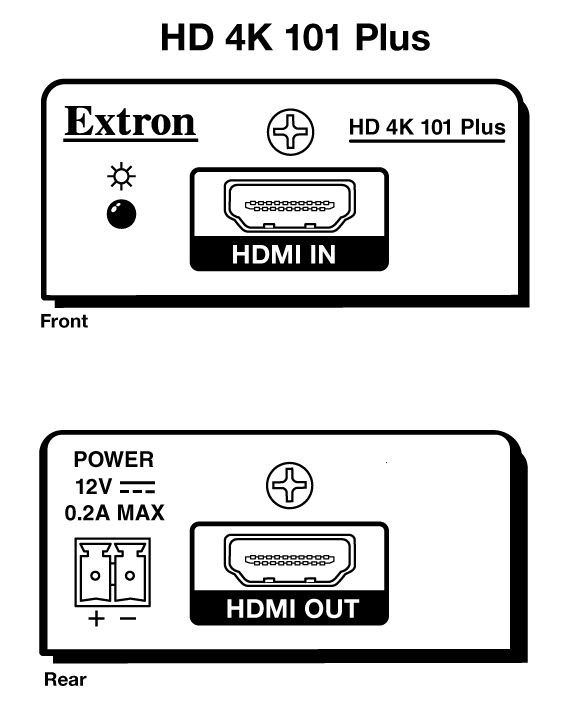

Extron HD 4K 101 Plus
Voyant LED
Alimentation par appareil source

L'égaliseur de câbles peut être alimenté par l'appareil source connecté qui fournit +5 Vcc au niveau du port de sortie HDMI, évitant ainsi d'avoir recours à une source d'alimentation externe. Une source d'alimentation à basse consommation d'énergie, disponible en option, supporte des applications pour lesquelles l'appareil ne fournit aucune alimentation sur la sortie HDMI. Un voyant LED bicolore permet de vérifier rapidement la présence d'une alimentation et d'un signal provenant de la source.

Grâce à son boîtier compact de 2,5 cm (1") de hauteur, 1/8 de rack de large, le HD 4K 101 Plus s'intègre et se dissimule facilement dans votre installation.

Extron HD 4K 101 Plus
Caractéristiques principales
  • Transmet les signaux vidéo 4K jusqu'à 23 m (75') et les signaux HD jusqu'à 53 m (175') lors d'une utilisation avec les câbles de la gamme HDMI Pro Extron — Plusieurs paramètres de signaux, parmi lesquels la résolution, la fréquence d'images, la profondeur de couleurs, et l'échantillonnage de la chrominance, ont un impact sur les distances de transmission de la vidéo 4K. Pour plus d'informations sur les distances de transmission de signaux avec le HD 4K 101 Plus, veuillez consulter les spécifications du produit.
  • Entrée : connecteur HDMI femelle de type A
  • Sortie : connecteur HDMI femelle de type A
  • Prise en charge des résolutions informatiques et vidéo jusqu'à 4K/60 à 4:4:4
  • Prise en charge des caractéristiques de la spécification HDMI 2.0b, notamment des débits de données jusqu'à 18 Gb/s, le HDR, le Deep Color jusqu'à 12 bits, la 3D, les formats audio HD sans perte et le contrôle CEC
  • Support de l'imagerie à plage dynamique étendue (HDR) — Offre une gamme de contraste plus étendue et une plus grande plage de couleurs en fournissant la bande passante vidéo, la profondeur de couleurs, et les capacités d'échanges de métadonnées nécessaires pour la vidéo HDR.
  • Conforme HDCP 2.3
  • Égalisation automatique du câble d'entrée — Conditionne activement les signaux HDMI entrants pour compenser la perte de signal lors de l'utilisation de longs câbles HDMI, de câbles HDMI de mauvaise qualité, ou d'appareils source équipés d'une sortie vidéo HDMI de faible qualité.
  • Possibilité d'alimentation directement par l'appareil source HDMI — Les appareils source connectés fournissant une alimentation de +5 Vcc sur la sortie HDMI peuvent alimenter le HD 4K 101 Plus, évitant ainsi de devoir installer une nouvelle source d'alimentation.
  • Voyants LED indiquant la présence du signal source et de l'alimentation — Le voyant est de couleur ambre lorsque l'alimentation est détectée et de couleur verte, en cas de présence d'un signal.
  • Facilite la communication EDID et l'échange de clés HDCP entre l'appareil d'affichage et la source
  • Boîtier métallique de 2,5 cm (1") de hauteur, 1/8 rack de largeur — Le boîtier métallique compact et résistant peut être installé dans un rack, ou directement à proximité de l'appareil récepteur.
  • Attaches LockIt® pour câble HDMI incluses
documentation

Les documents à télécharger

Extron HD 4K 101 Plus - Égaliseur de câbles HDMI 4K/60

fiche produit
picture_as_pdf
Extron HD 4K 101 Plus Fiche Produit EN Ajouté le 10 Juillet 2020
