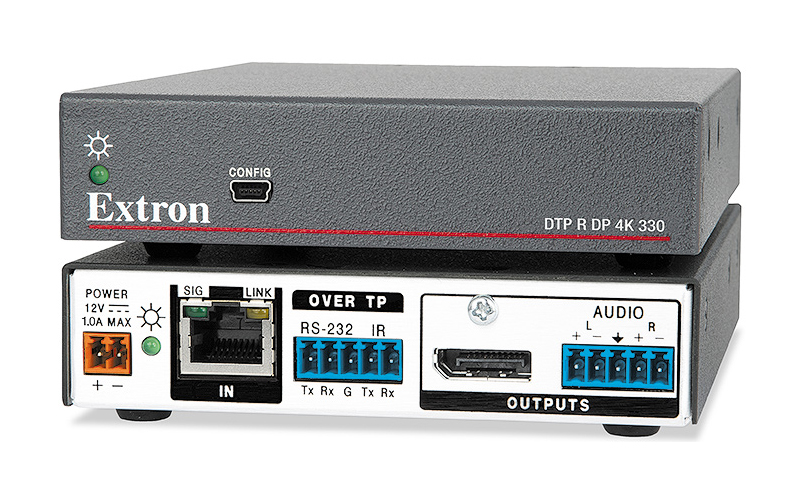

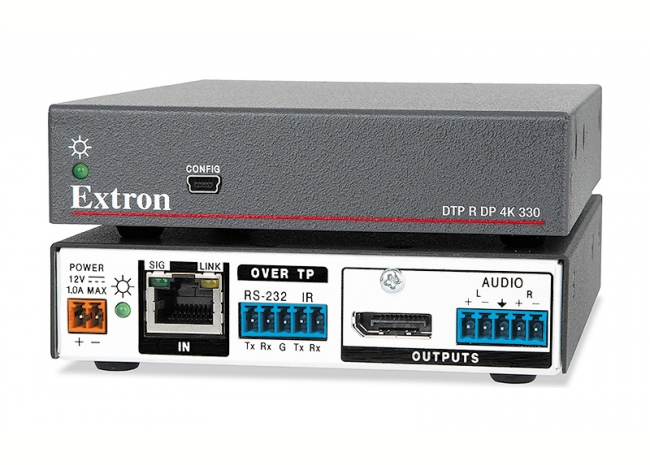

Extron DTP R DP 4K 330 - Récepteur DTP DisplayPort - Compatible HDBaseT

Extron DTP R DP 4K 330 - Récepteur DTP DisplayPort - Compatible HDBaseT

Réf. EXTRON 60-1076-63
prix public ht
nous consulter
Récepteur DTP DisplayPort - Compatible HDBaseT - Réception des signaux DisplayPort, de contrôle et audio analogique jusqu´à 100m sur un câble CATx blindé
4K UHD
4K UHD
DisplayPort
DisplayPort
HD Base-T
HD Base-T
Phoenix
Phoenix
fiber_manual_record nous consulter
Récepteur DTP DisplayPort compatible HDBaseT
Extron DTP R DP 4K 330

Le DTP R DP 4K 330 Extron est un récepteur paires torsadées numérique longues distances qui fonctionne avec les produits Extron équipés DTP® 330 pour la transmission des signaux DisplayPort, audio, et RS-232 bidirectionnel et IR jusqu'à 100 mètres (330 pieds) sur un câble CATx blindé. Il est un moyen efficace pour incorporer des signaux DisplayPort avec une résolution plus élevée, avec l'audio embeddé dans les systèmes DTP. Le récepteur accepte les signaux audio stéréo analogique depuis un produit équipé DTP 330 via le même câble paires torsadées blindé. Il accepte les résolutions vidéo jusqu'à 4K, notamment 2560x1600. La taille compact du boîtier et la possibilité d'alimentation à distance, rendent le DTP R DP 4K 330 idéal pour un placement discret dans des pupitres, derrière des écrans plats, ou partout où il est nécessaire pour répondre aux exigences de l'application.



Extron DTP R DP 4K 330
Transmission fiable des signaux vidéo DisplayPort
Conforme à la norme HDCP

Le DTP R DP 4K 330, conforme à la norme HDCP, permet une transmission fiable des signaux vidéo DisplayPort sur de longues distances. De plus, la communication DDC d'EDID et d'HDCP est maintenue en continu entre la source et l'écran ou le projecteur pour garantir une compatibilité directe et la transmission optimale des signaux entre les appareils. Le DTP R DP 4K 330 accepte également l'audio stéréo analogique, depuis une grille de commutation équipée DTP 330, un sélecteur, ou un processeur de signal. Le signal audio stéréo analogique est envoyé via le même câble paires torsadées blindé que les signaux DisplayPort et de contrôle, ce qui rend inutile l'utilisation d'un câble séparé pour permettre l'audio analogique au récepteur.

Extron DTP R DP 4K 330
Qualité optimale d'image
EDID minder

Pour garantir que les systèmes audiovisuels professionnels fonctionnent de la manière prévue, il est indispensable que la communication EDID entre des sources vidéo et des appareils de destination soit correctement gérée. La gestion correcte de l'EDID permet la transmission de signaux vidéo et audio par les équipements source dans des formats et des paramètres qui correspondent le mieux aux capacités de l'écran. Une mauvaise gestion de l'EDID pourrait en revanche entraîner des images de qualité inférieure, une absence d'image, et une mauvaise qualité sonore. Le DTP R DP 4K 330 offre un ensemble de capacités et d'outils exclusifs Extron qui assurent un contrôle complet de la gestion EDID.

Extron DTP R DP 4K 330
Boîtier compact
Intégration audiovisuelle simple

Le récepteur paires torsadées offre d'autres fonctionnalités pratiques et conçues pour simplifier l'installation. Le DTP R DP 4K 330 permet la transmission simultanée des signaux IR et RS-232 bidirectionnel provenant d'un système de contrôle pour le contrôle des appareils AV. De plus, le récepteur peut être alimenté à distance via le câble paires torsadées blindé, par un produit équipé DTP 330, permettant aux deux appareils de partager une même source d'alimentation.

Le DTP R DP 4K 330 peut être intégré à une grille de commutation de présentation DTP CrossPoint® Extron, ou à d'autres produits équipés DTP 330 pour la prise en charge d’appareils d’affichage et d’autres appareils de sortie aux emplacements distants. Le récepteur est logé dans un boîtier métallique de 2,5 cm (1") de hauteur, et d'1/4 de rack de largeur. Le design compact du DTP R DP 4K 330 permet de le placer discrètement dans des pupitres ou derrière des écrans plats.

Extron DTP R DP 4K 330
transmission optimale des signaux
Câble paires torsadées blindé

Extron recommande le câble paires torsadées blindé XTP DTP 24, les fiches, jacks et coupleurs RJ-45 blindés, tous conçus pour une transmission optimale des signaux avec XTP Systems et les produits de la gamme DTP Extron. Le câble XTP DTP 24 est certifié pour une bande passante de 475 MHz et est conçu avec un design SF/UTP, avec quatre conducteurs paires torsadées 24 AWG non blindées, au coeur d'un blindage en feuillard et en tresse pour de meilleures performances et une immunité au bruit accrue.

Extron DTP R DP 4K 330
Caractéristiques principales
  • Réception des signaux DisplayPort, de contrôle, et audio analogique jusqu'à 100 mètres (330 pieds) sur un câble CATx blindé — Le DTP R DP 4K 330 garantit une grande fiabilité et une performance maximum sur un réseau de câbles facile à installer et peu coûteux.

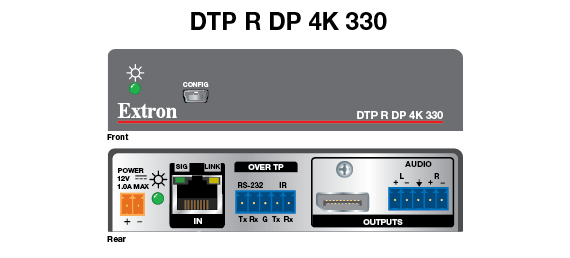

  • Entrée : une entrée DTP® 330 paires torsadées sur RJ-45
  • Sorties : une sortie DisplayPort, audio stéréo sur vis captives
  • Accepte les résolutions informatique et vidéo jusqu'à 4K
  • Accepte des débits de données DisplayPort avec fonction SST (Single Stream Transport), allant jusqu'à 10,8 Gb/s
  • Capacité d'alimentation à distance — Pour une installation simplifiée, le récepteur peut être alimenté à distance par un produit équipé DTP 330 via la connexion paires torsadées.
  • Le câble paires torsadées blindé XTP DTP 24 Extron est fortement recommandé pour une performance optimale
  • Compatible avec les câbles paires torsadées blindés CATx — Le DTP R DP 4K 330 prend entièrement en charge une distance de transmission de 100 mètres (330 pieds) maximum, pour toutes les résolutions compatibles lorsqu'il est utilisé avec des câbles paires torsadées blindés CATx. Des câbles paires torsadées blindés avec un conducteur central solide de 24 AWG ou plus sont recommandés pour une performance optimale.
  • Accepte les signaux audio stéréo analogiques supplémentaires — Le DTP R DP 4K 330 accepte l'audio analogique depuis un produit équipé DTP 330. L'audio numérique embeddé n'est pas désembeddé depuis le signal vidéo numérique.
  • Insertion IR et RS-232 bidirectionnel pour le contrôle d'appareils audiovisuels — Les signaux IR et RS?232 bidirectionnel peuvent être transmis avec les signaux vidéo, permettant de contrôler les appareils AV à distance, sans qu'il y ait besoin de câblage supplémentaire.
  • Accepte plusieurs formats audio embeddés — Le DTP R DP 4K 330 est compatible avec un large choix de signaux audio multicanaux pour fonctionner de manière fiable avec les sources DisplayPort.
  • Conforme à la norme HDCP
  • Permet la transmission EDID et HDCP — Les canaux DDC sont actifs pour permettre la communication en continu entre la source et l'écran ou le projecteur.
  • Gestion EDID complète — Une gestion correcte de l'EDID assure l'intégration facile des sources et des écrans dans un système, favorisant un fonctionnement optimisé de ce dernier.
  • EDID Minder® gère automatiquement la communication EDID entre les appareils connectés — EDID Minder garantit la bonne mise en marche de l'ensemble des sources et une transmission fiable du contenu vers l'appareil d'affichage.
  • Port de configuration USB sur le panneau avant — Facilite la configuration sans devoir accéder au panneau arrière.
  • Compatible avec tous les émetteurs de la gamme DTP 330 et les produits équipés DTP 330 — Permet de mixer et d'assortir les émetteurs rackables et en plaque murale, ainsi que les autres produits équipés DTP 330, afin de répondre aux exigences de l'application.
  • LED indiquant la présence du signal et l'alimentation — Indication visuelle de l'état du système : retour et contrôle en temps réel des paramètres clés.
  • LED d'indication de l'état de la liaison et du signal RJ-45 pour le port DTP — Elles offrent un moyen de valider la transmission des signaux et le fonctionnement à partir du récepteur pour permettre une identification rapide des problèmes de connectivité.
  • Certification JITC — Tests d’interopérabilité et de garantie de sécurité de l’information passés avec succès, en vue d’une utilisation dans des structures gouvernementales ou d’autres environnements sensibles.
  • Boîtier métallique de 2,5 cm (1") de hauteur, et d'un quart de rack de largeur — Avec son boîtier compact, l'appareil peut être installé de façon discrète là où il est nécessité.
