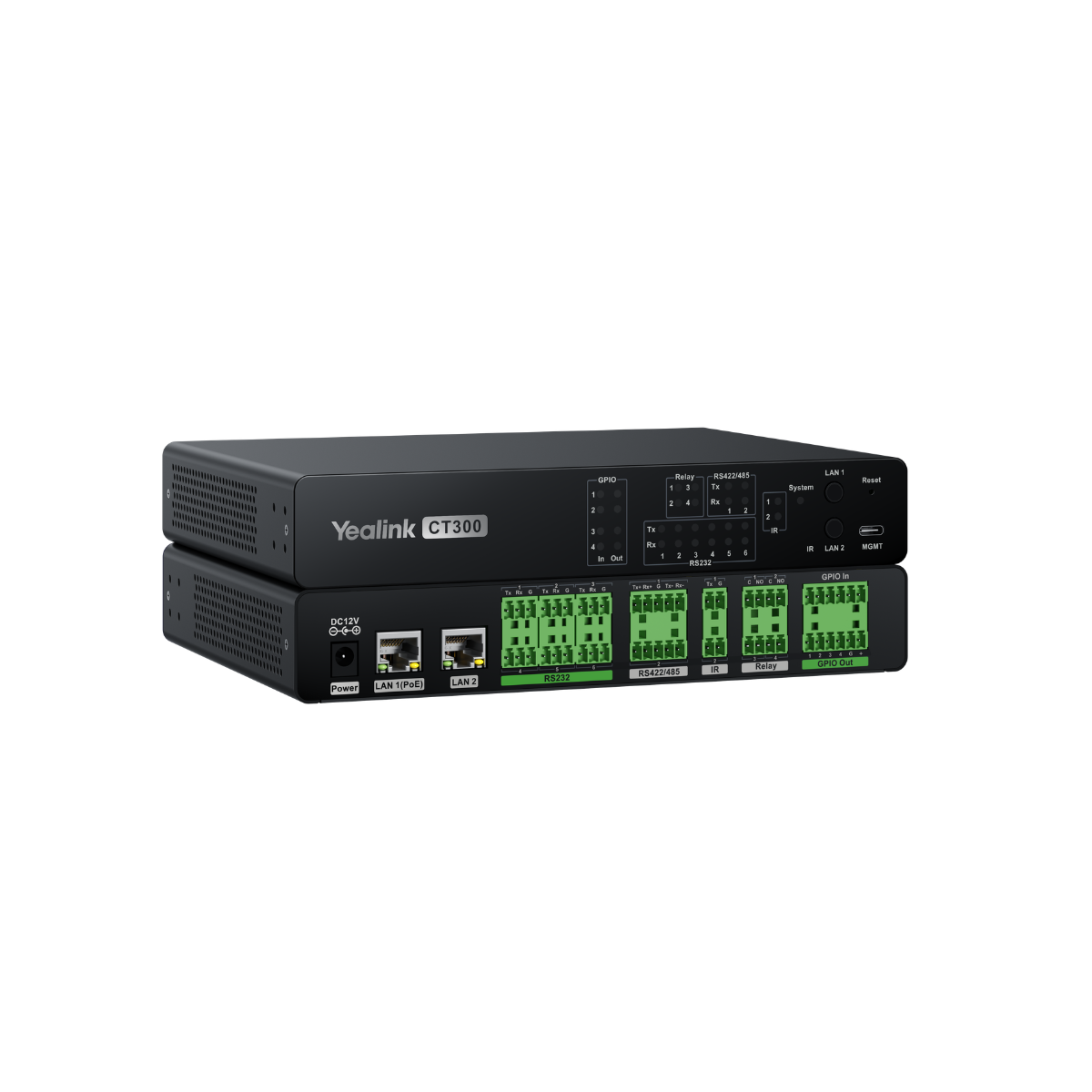

Yealink CT300 - Navigateur d'appareils de pointe pour gestion complète de salles
Le Yealink CT300 est un contrôleur de nouvelle génération conçu pour la gestion centralisée des salles. Il permet de piloter, configurer et superviser facilement l’ensemble des équipements présents dans une salle.
Grâce à ses nombreuses interfaces matérielles : notamment RS232, RS422/485 et relais – le CT300 offre une grande flexibilité d’intégration et permet de créer des solutions personnalisées adaptées à chaque environnement. Ses capacités d’automatisation avancées garantissent un contrôle intelligent et simplifié, idéal pour les salles de réunion et les environnements audiovisuels professionnels.
Interfaces matérielles complètes pour un contrôle optimal des équipements
Le Yealink CT300 intègre un large éventail d’interfaces : RS232, RS422/485, relais, GPIO, apprentissage IR et contrôle IR sortant. Cette connectivité étendue permet une intégration flexible et un pilotage précis d’une grande variété d’équipements, facilitant l’automatisation et la gestion des systèmes audiovisuels dans les environnements professionnels.
Gestion réseau optimisée grâce aux deux ports Ethernet
Doté de deux ports réseau, le CT300 permet de séparer le trafic de gestion du contrôle des équipements. Cette architecture améliore la sécurité, la stabilité du réseau et les performances globales du système.
Intégration simplifiée avec les équipements tiers via Open API
Grâce à son API ouverte, Yealink facilite l’intégration avec des équipements et solutions tiers. Les intégrateurs peuvent ainsi concevoir des systèmes sur mesure et répondre précisément aux besoins spécifiques de chaque projet.
1 × port PoE 1
× port RJ45
6 × ports RS232
2 ports RS422/485 2
ports de sortie IR
4 × ports relais 4
× GPIO
entrée/sortie
1 × port
d'apprentissage IR 1 ×
port MGMT
1 × port d'alimentation 12 V/2 A
2 ports RS232 bidirectionnels Débit
en bauds : 300~11520 bauds
Configurations des broches : Broche 1 = Tx, broche 2 = Rx, broche 3 = Gnd
2 ports RS422/485 bidirectionnels
Débit en bauds : 300~11520 bauds
Configurations des broches : RS422 : broche 1 = Tx+, broche 2 = Rx+, broche 3 =
Gnd, broche 4 = Tx-, broche 5 = Rx- RS485 : broches 1 et 2 (reliées entre elles) =
données+, broche 3 = Gnd, broches 4 et 5 (reliées entre elles) = données-
2 ports de sortie IR
Fréquence porteuse : 34 kHz à 42 kHz
Configurations des broches : Broche 1 = Tx, broche 2 = Gnd
4 relais normalement ouverts
Nominal : 30 VCC, 2 A
Configurations des broches : Broche 1 = commune, broche 2 = non
4 entrées analogiques ou entrées
numériques/sorties numériques Entrées
numériques :
Plage de tension d'entrée : 0 à 24 VCC
Impédance d'entrée : 29 kΩ
Pull-up programmable : 1 kΩ à +5 VCC
Seuil bas à haut : plage programmable : 0 à 24 VCC, valeur par défaut = 2,8 V Seuil
haut à bas : plage programmable : 0 à 24 VCC, valeur par défaut = 2 V
Entrées analogiques : 12 bits A/N, 0 à 24
VCC Sorties numériques : 3,3 V, 3,3 mA
Configurations des broches : broches 1, 2, 3, 4 = GPIO entrée/sortie, broche 5 = Gnd,
broche 6 = 12 V CC
Fréquence porteuse : inférieure à 38 kHz
Distance de capture : inférieure à 4 m à partir du panneau avant
Moyenne : 2,5 W Pic :
3,3 W Veille : 1,7 W
Installation en rack
Installation à plat
1 × CT300
1 × câble Cat5 de 3 m
1 × câble USB 3.0 Type-C vers Type-A de 1,0 m (pour le port de gestion)
1 × adaptateur secteur (12 V / 2 A)
2 × émetteurs infrarouges (pour le contrôle de la sortie IR)
Connecteurs Phoenix mâles pour connexion de commande
1 × Kit de montage (pour installation murale, sur surface plane ou en rack).
Comprend des pattes de fixation, une pièce de connexion pour rack et des
vis
1 × Guide de démarrage rapide
Humidité de fonctionnement : 10 % à
95 % Température de fonctionnement :
-10 °C à +45 °C Température de
stockage : -30 °C à 70 °C
Dimensions du coffret cadeau : 259 × 193 × 124 mm
Dimensions du carton : 635 × 265 × 209 mm
Dimensions : 216 × 160 × 36,7 mm
Poids brut/carton : 9,133 kg
Poids net/carton : 8,485 kg
Poids : 1,07 kg Quantité/carton : 5
pièces
Les documents à télécharger
