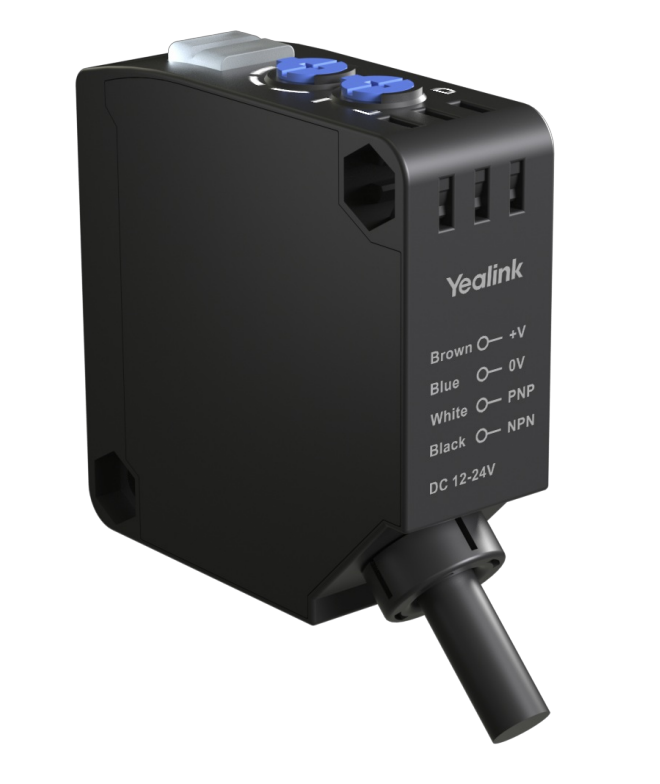

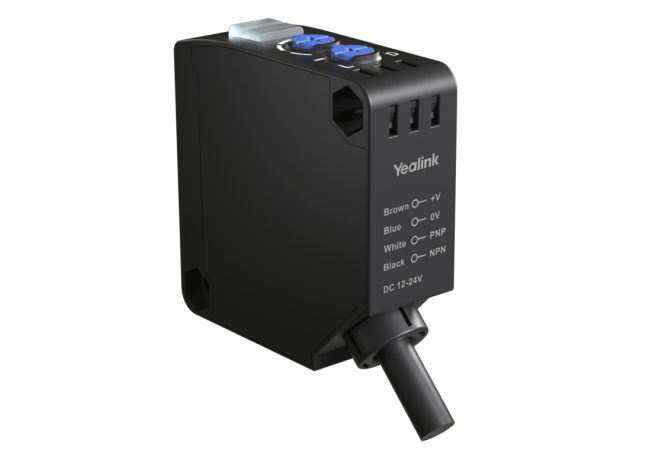

Yealink YPS20 - Capteur de cloison avec interface GPIO
Le YPS20 est un capteur de cloison pour montage en surface.
Ce capteur facile à installer utilise un faisceau infrarouge (IR) pour détecter la position de la cloison mobile. Dans l'espace, l'intensité du signal du faisceau infrarouge est réglable, et la distance de détection effective maximale peut atteindre 1,5 m.
Les deux voyants LED de l'unité indiquent l'état de l'alimentation du capteur, l'état de la communication et la détection de la cloison. Connecté à l'interface GPIO AP08, le logiciel Room Designer de Yealink peut facilement réaliser le réglage adaptatif de la salle de réunion divisible et gérer facilement l'état de l'équipement de la salle de réunion divisible.
En termes de déploiement, grâce au câble de 10 mètres fourni, le capteur peut être placé au bon endroit dans la pièce, ce qui facilite la détection des cloisons.
Aspect simple et compact.
La technologie de réflexion diffuse infrarouge est utilisée pour obtenir une haute précision et une faible erreur d'appréciation.
Équipé d'un câble de 10 mètres, pour une installation flexible, un câblage et un déploiement facile.
Distance de travail effective de 1,5 m.
Sensibilité réglable pour s'adapter aux environnements complexes.
Indicateurs LED bicolores clairs.
Utilisation avec Yealink AP08 et Yealink Room Controller pour des réglages adaptatifs..
Type de capteur : Réflexion diffuse
Distance de détection :1.5m
Objet de détection standard : Papier à dessin blanc : 300×300mm
Différence de rendement : ≤ 20%
Source lumineuse (longueur d'onde): Diode électroluminescente infrarouge (850nm)
Temps de réponse : Moins de 0,5 ms
Tension d'alimentation : DC 12-24V, ±10% pulsation (P-P) moins de 10e
Sortie de contrôle : Sortie NPN/PNP, commutation de câblage
Sortie de courant : 100 mA
Production consommée : Moins de 25 mA
Mode Action : Sombre ON /Lumière ON commuté par le bouton
Mode de commutation : Interrupteur à bouton 270
Ajustement de la sensibilité : Interrupteur à bouton unique
Indicateur : Indicateur d'action (orange), Indicateur de stabilité (vert))
Protection Circuit de protection : Protection contre l'inversion de puissance, protection contre les courts-circuits de sortie, protection contre l'inversion de sortie
Résistance de l'isolation : Plus de 20M Ω (mégohmètre DC500 V)
Tension de résistance : AC 1500 V 50/60 Hz 1 min entre l'ensemble de la partie charge et l'abril
Résistance aux vibrations : Montée et descente de 1,5 mm à 10~55 Hz toutes les 2 heures dans les directions X / Y / Zs
Résistance à l'impact : 300 m/s² pour chaque 10 fois dans les directions X / Y / Z
Éclairage ambiant : Collecte de l'éclairage éclairage de surface lampe à incandescence : moins de 3000 lx, lumière du soleil : moins de 10000 lx
