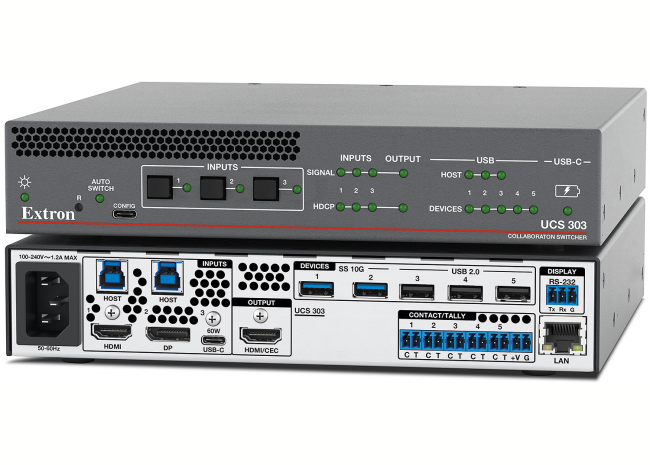

UCS 303 - Sélecteur de collaboration et de présentation 4K/60 à trois entrées

UCS 303 - Sélecteur de collaboration et de présentation 4K/60 à trois entrées

Réf. EXTRON 60-1797-01
prix public ht
€ 1 990,00
Un sélecteur de collaboration et de présentation 4K/60 à trois entrées performant conçu pour répondre aux besoins spécifiques des espaces de réunion destinés aux communications unifiées.
4K UHD
4K UHD
USB 3.0
USB 3.0
HDMI
HDMI
fiber_manual_record Nous consulter
L'UCS 303

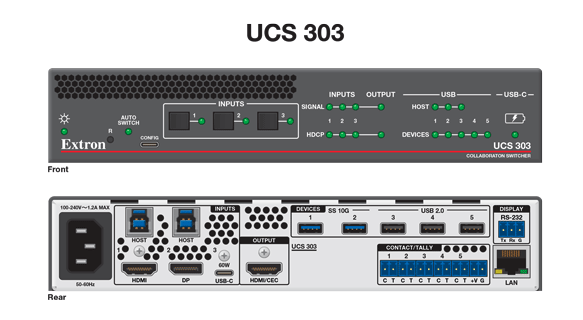

Sélecteur de collaboration et de présentation 4K/60

L'UCS 303 est un sélecteur de collaboration et de présentation 4K à trois entrées et à une sortie avec des connexions pour périphériques USB, destinés aux communications unifiées.

Les entrées supportent l'USB-C, ainsi que l'HDMI et le DisplayPort avec l'USB.

Les 5 connexions pour périphériques USB supportent des caméras ou des microphones.

La sortie HDMI, elle, fournit des résolutions jusqu'à 4K/60 tandis que les périphériques USB se connectent à des débits atteignant 10 Gb/s.

Les entrées supportent des câbles Show Me® TeamWork®.

Le boîtier compact peut être installé sous une table, un bureau, ou dans une baie technique.

L'UCS 303 simplifie par ailleurs l'intégration de sources audiovisuelles et de caméras dans les salles de réunion, et les autres espaces de collaboration pour des réunions Teams®, Zoom™, Goto, Skype, Meet, Webex etc...

Sélecteur de collaboration et de présentation 4K/60
Commutation flexible

Pour les configurations de salles plus complexes qui peuvent exiger une commutation séparée entre les périphériques USB et les entrées audiovisuelles, l'UCS 303 offre une commutation individuelle USB.

Cette fonctionnalité fournit une commutation flexible en permettant de commuter l'entrée audio et vidéo.

Des périphériques comme une caméra ou un microphone, pourraient par exemple être en permanence connectés à un ordinateur DisplayPort dans la salle, tandis que la vidéo des autres entrées serait envoyée à l'écran de la salle via la sortie HDMI. Ceci permet de commuter de manière indépendante les signaux vidéo et audio pour les utilisateurs qui souhaiteraient utiliser l'espace uniquement pour une réunion BYOD traditionnelle.

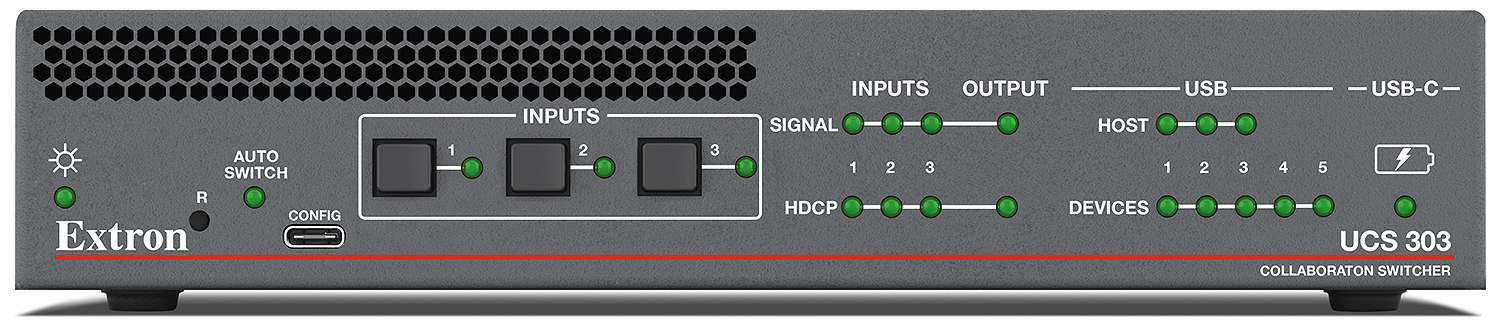

Commutation flexible
Collaboration intuitive

L'UCS 303 est facile à utiliser dans tout espace de réunion, y compris dans les salles ne disposant d'aucun système de contrôle.

La fonction de commutation automatique peut être configurée pour hiérarchiser les entrées si plusieurs ordinateurs portables ou de bureau sont connectés en même temps.

Cette capacité peut être utilisée dans les salles disposant d'un ordinateur dédié qui est connecté à une entrée, laissant les autres entrées pour d'autres appareils comme des ordinateurs portables.

Lors de la connexion des ordinateurs portables, le sélecteur commute automatiquement un ordinateur vers l'écran, et connecte la caméra USB ou d'autres appareils de la salle pour une réunion Teams ou Zoom.

Lorsqu'un ordinateur portable est déconnecté, le système rebasculera automatiquement vers l'ordinateur dédié pour les utilisateurs souhaitant utiliser la salle sans ordinateur portable. Cela permet aux utilisateurs de ne pas devoir manipuler continuellement le matériel audiovisuel.

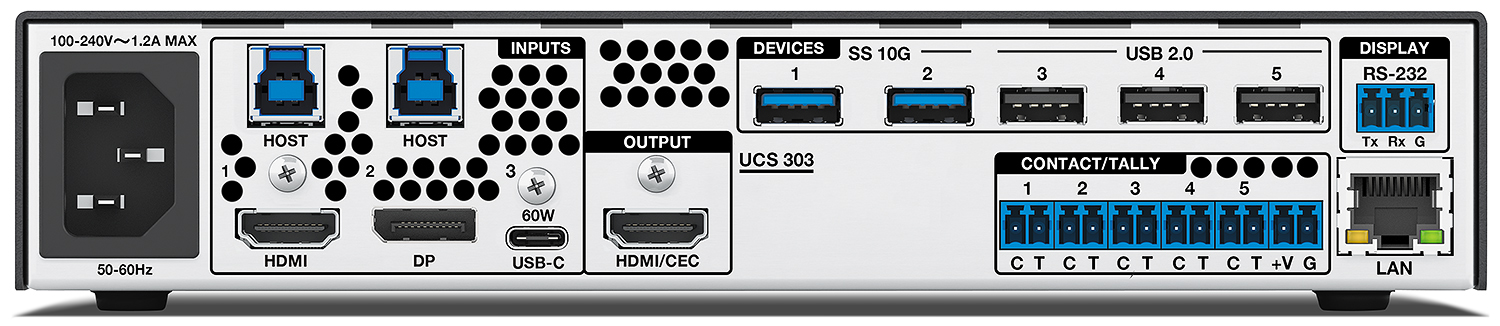

Collaboration intuitive
Partage optimal de contenus

Les utilisateurs peuvent disposer d'un contrôle à portée de main grâce aux modules Retractor ou câbles TeamWork Show Me intégrés à des boîtiers Cable Cubby ou AVEdge ingénieux.

Il suffit aux utilisateurs de connecter un câble Show Me à leurs ordinateurs portables et d'appuyer sur le bouton « Share » afin de partager le contenu sur l'écran de la salle. Ceci permet de ne plus utiliser de système de contrôle avec un clavier de commande ou un écran tactile pour une simple présentation ou pour des espaces dédiés au BYOM.

Une seule connexion cablée
Capacités USB-C complètes

L'UCS 303 utilise toutes les capacités des connexions USB-C, permettant la transmission des trois principales fonctions audiovisuelles: vidéo/audio, données USB, et alimentation sur le même câble.

Cette connexion intégrale permet de ne plus utiliser d'alimentation séparée ni de connexion de données USB, et simplifie l'expérience utilisateur avec une seule connexion câblée.

BYOM
Installations flexibles pour des salles plus pratiques

Les salles BYOM offrent des espaces de collaboration pour des utilisateurs locaux et distants.

L'utilisation d'un sélecteur de collaboration intègre une commutation USB à une commutation audiovisuelle traditionnelle afin que la salle puisse non seulement effectuer une commutation entre différents ordinateurs portables ou sources informatiques mais également leur permettre d'utiliser les équipements connectés en USB de la salle.

Ces espaces sont plus pratiques pour les utilisateurs, moins chers à configurer et à entretenir, et offrent plus de flexibilité. Les espaces BYOM ont également une double fonction car ils servent d'espaces de présentation traditionnels lorsque les utilisateurs souhaitent présenter des contenus dans la salle et ne nécessitent aucun système de communications unifiées. Les espaces BYOM disposent de capacités performantes de collaboration en présentiel et à distance pour les huddles room, les salles de réunion ou conférence, et les autres espaces de collaboration actuels.



Caractéristiques générales
Fréquence d'images 1 24, 25, 30, 50 ou 60 ips
   Échantillonnage de chrominance 1 4:4:4 ou 4:2:0
   Profondeur de couleur 1 8, 10 ou 12 bits par couleur
   Type de signal HDMI 1.x , HDMI 2.0b, DisplayPort 1.2, HDCP 2.3
   Max. débit de données vidéo 18 Gbit/s (6 Gbit/s par couleur)
Source de courant Entrée interne
: 100-240 VCA, 50-60 Hz
   Consommation d'énergie À déterminer, watts
   Température/humidité ambiante Stockage : -40 à +158 °F (-40 à +70 °C) / 10 % à 90 %, sans condensation Fonctionnement
: +32 à +122 °F (0 à +50 °C) / 10 % à 90 %, sans condensation
   Refroidissement Convection, à déterminer
   Dissipation thermique À déterminer BTU/h
   Alimentation USB-C Jusqu'à 60 watts de puissance délivrée dans les profils de puissance suivants :
5 VCC jusqu'à 3 A,
9 VCC jusqu'à 3 A,
15 VCC jusqu'à 3 A,
20 VCC jusqu'à 3 A
   Montage
      Montage en rack Oui, avec étagère rack 1U en option
   Type de boîtier  Métal
   Dimensions du boîtier ?1,75" H x 8,75" L x 6,0" P (1U de hauteur, demi-rack de largeur)
(44 mm H x 222 mm L x 152 mm P)
(la profondeur exclut les connecteurs.)
   Poids du produit  2,0 livres (0,9 kg)
   Conformité réglementaire CE, c-UL, UL, FCC classe A, ICES, VCCI
   Garantie du produit 3 ans pièces et main d'oeuvre
   Garantie de l'alimentation Everlast 7 ans pièces et main d'oeuvre

VIDEO :

Débit de données maximal 18 Gbit/s (6 Gbit/s par couleur)
   Horloge maximale des pixels  600 MHz
   Plage de résolution Jusqu'à 1080p à 120 Hz ou 4K à 60 Hz (sous-échantillonnage de chrominance 4:4:4)
   Profondeur de couleur 8, 10 ou 12 bits
   Formats  Vidéo numérique RVB et YCbCr
   HDR HDR10, HDR10+, Dolby Vision
   Normes HDMI 2.0b, DisplayPort 1.2 (mode Alt), DVI 1.0, HDCP 1.x, HDCP 2.3, CTA-861-F

ENTREE :

Numéro/type de signal 1 HDMI 2.0 (ou DVI-D à liaison unique avec les adaptateurs DVI-HDMI appropriés)
1 DisplayPort 1.2 (4 voies) HBR2/5,4 Gbit/s RBR/1,62 Gbit/s, HBR/2,7 Gbit/s, HBR2/5,4 Gbit/s
1 DisplayPort 1.2 USB-C Mode Alt (2 ou 4 voies) RBR/1,62 Gbit/s, HBR/2,7 Gbit/s, HBR2/5,4 Gbit/s
   Connecteurs 1 HDMI femelle type A
1 femelle DisplayPort
1 femelle USB type C
   Gamme de fréquence horizontale 15 kHz à 270 kHz pour des résolutions jusqu'à 18 Gbit/s
   Gamme de fréquence verticale 24 kHz à 240 Hz pour des résolutions jusqu'à 18 Gbit/s

SORTIE :

Numéro/type de signal 1 HDMI (ou DVI-D single link avec les adaptateurs DVI-HDMI appropriés)
   Connecteur 1 HDMI femelle type A
   Puissance de sortie pour les câbles actifs 1,25 watts maximum pour le port HDMI

    NOTE



*Des câbles ou adaptateurs HDMI vers DVI-D appropriés sont requis pour l'entrée/sortie du signal DVI.



Communications :

Contrôle d'affichage :

Port de contrôle série (1) connecteur à vis imperdable à 3 pôles de 3,5 mm
      Débit en bauds et protocole (RS-232) 9 600 (par défaut), 19 200, 38 400, 57 600 ou 115 200 bauds
8 (par défaut) ou 7 bits de données
1 bit d'arrêt
Pas de parité (par défaut), ou parité paire ou impaire

Unité :

Port de contrôle USB 1 USB-C femelle en façade
      Normes de contrôle IP sur USB (RNDIS)
   Normes USB USB 2.0, faible vitesse
   Port de contrôle Ethernet
      Débit de données Ethernet 10/100Base-T, semi/full duplex avec détection automatique
      Protocole Ethernet ARP, ICMP (ping), IP, TCP, DHCP, HTTP, Telnet
   Contrôle du programme Logiciel de contrôle de produits (PCS)
Extron Jeu d'instructions simples (SIS™) Extron
   Ports de contact/de comptage 5 jeux (2 broches chacun) de ports de contact et de tally
1 jeu (1 broche chacun) de +V et G
Puissance de sortie Tally +5 VDC, 0,2 A
USB
USB
   Prise en charge de l'hôte USB xHCI (USB 3.2), EHCI (USB 2.0), OHCI/UHCI (USB 1.1)
   Débits de données USB Faible vitesse (1,5 Mbps), pleine vitesse (12 Mbps), haute vitesse (480 Mbps), SuperSpeed ??(5 Gbps), SuperSpeed+ (10 Gbps)
   Types de transfert de données Bulk, contrôle, interruption et isochrone

Ports hôtes USB
   Numéro/type de signal 3 USB
   Connecteurs 2 USB 3.2 femelles type B, 1 USB femelle type C

Ports de périphérique USB
   Numéro/type de signal (1) hub USB 3.2 à 2 ports, (1) hub USB 2.0/1.x à 3 ports?
   Connecteurs 2 USB 3.2 type A, 3 USB 2.0/1.x type A?
   Hubs intégrés 1
   Alimentation USB disponible USB-A 3.2 : 900 mA par port
USB-A 2.0 : 500 mA par port
Compatibilités principales :
  • Permet de changer de périphérique USB à partir des trois entrées source audiovisuelles envoyées à l'écran
  • Entrées : une HDMI de type A avec connecteur USB Type B, une DisplayPort avec connecteur USB Type B, et un connecteur USB-C
  • Sortie : un connecteur HDMI femelle de type A
  • Vidéo, données USB, et alimentation sur une seule connexion pour les sources USB-C
  • Support de résolutions informatiques et vidéo jusqu'à 4K/60 à 4:4:4 — Résolutions jusqu'à 4096 x 2160/60 avec échantillonnage de la chrominance 4:4:4 à 8 bits par couleur.
  • Fournit des connexions pour périphériques USB jusqu'à USB 10 Gb/s — Pour les caméras ou les microphones USB.
  • Fournit jusqu'à 60 W de puissance à une source USB-C — Supporte la technologie USB Power Delivery pour fournir l'alimentation à l'appareil USB?C.
  • Conforme HDCP 2.3 — Garantit l'affichage de contenus vidéo protégés 4K et conserve l'interopérabilité avec les versions antérieures de l'HDCP.
  • Prise en charge de la spécification HDMI 2.0b, notamment des débits de données atteignant 18 Gb/s, l'HDR, le Deep Color jusqu'à 12 bits, le 3D, et les formats audio HD sans perte
  • Support de l'imagerie à plage dynamique étendue (HDR) — Offre une gamme de contraste plus étendue et une plus grande plage de couleurs en fournissant la bande passante vidéo, la profondeur de couleurs, et les capacités d'échanges de métadonnées nécessaires pour la vidéo HDR.
  • Commutation d'entrée automatique — Sélectionne automatiquement l'entrée dont le chiffre est le plus élevé avec un signal vidéo actif ou une entrée active, selon la priorité configurée.
  • Compatible avec les câbles Show Me® TeamWork® — Les câbles Show Me fournissent une connectivité pratique ainsi qu'une capacité de contrôle et de sélection d'entrée par l'utilisateur pour des systèmes de travail collaboratif TeamWork. Rendez?vous sur le TeamWork System Builder pour créer un système personnalisé pour votre environnement de travail collaboratif.
  • Options de contrôle de l'affichage, y compris RS232 et CEC via une connexion HDMI
  • Contrôle et supervision via Ethernet — Permet le contrôle et la supervision proactive via un réseau local ou étendu.
  • Plusieurs options de contrôle, notamment Ethernet, RS-232, contact sec, le panneau avant, et la commutation d'entrée automatique
  • L'EDID Minder® gère automatiquement la communication EDID entre les appareils connectés — L'EDID Minder garantit que l'ensemble des sources démarre correctement et garantit également une transmission fiable du contenu vers l'écran.
  • Autorisation HDCP sélectionnable par l'utilisateur — Permet à chacune des entrées d'apparaître conforme ou non conforme à l'HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'elle est connectée à un appareil conforme HDCP. En cas de non-conformité HDCP, le contenu protégé n'est pas envoyé.
  • Confirmation visuelle HDCP : un signal vert apparaît lorsqu'un contenu chiffré est envoyé vers un écran non conforme — Un écran vert est envoyé lorsqu'un contenu chiffré HDCP est transmis vers un écran non conforme HDCP, offrant une confirmation visuelle immédiate qui indique qu'il est impossible d'afficher le contenu protégé sur l'écran.
  • Voyants LED indiquant l'authentification HDCP et la présence du signal
  • Gestion automatique de la profondeur de couleurs — Ajuste de manière automatique la profondeur de couleurs en fonction des données EDID de l'écran, empêchant toute incompatibilité de couleurs entre la source et l'écran.
  • Voyants LED sur panneau avant indiquant la présence du signal, l'HDCP, la connectivité pour périphériques USB, le mode de commutation automatique, l'alimentation USB-C, et l'alimentation de l'unité — Indication visuelle de l'état du système pour le retour et le contrôle en temps réel des paramètres essentiels de performance.
  • Verrouillage de sécurité du panneau avant — Empêche une utilisation non autorisée dans les environnements non sécurisés. Configuré via logiciel PCS.
  • Contrôle à distance par contact sec avec sortie tally — Assure un fonctionnement automatique via un détecteur de présence optionnel ou la sélection d'un canal d'entrée à distance via un clavier de commande. Un courant de +5 Vcc est fourni pour allumer un voyant LED afin d'indiquer l'entrée actuellement sélectionnée.
  • Attaches LockIt® pour câble HDMI fournies
  • Extron recommande le câble de la gamme USBC Pro 8K pour les applications vidéo ou de la gamme USBC Pro pour les applications de données
  • Extron recommande le câble USB-C pour les applications vidéo et de données inférieures à 1,8 m (6')
  • Compatible avec les solutions de montage Extron — Simplicité de montage avec le matériel de montage compact et sous bureau, les kits de montage sous table, et les accessoires de montage en plateau de rack Extron.
  • Boîtier métallique 1U — Le boîtier compact assure une installation discrète dans un pupitre ou derrière un écran plat.
  • Alimentation interne Everlast™ Extron — Offre une compatibilité universelle, avec une grande fiabilité prouvée et une faible consommation d'énergie pour des coûts de fonctionnement réduits.
  • Alimentation Everlast Extron couverte par une garantie de sept ans pièces et main-d'oeuvre
