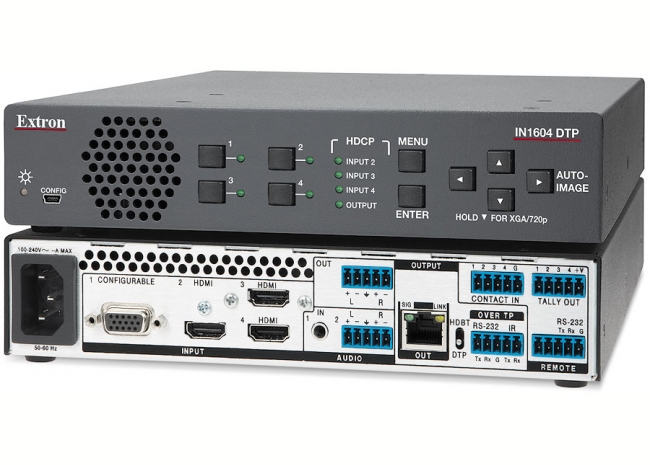

Extron IN1604 DTP - Scaler à 3 entrées HDMI, 1 entrée audio analogique et une sortie DTP - Compatible HDBaseT

Extron IN1604 DTP - Scaler à 3 entrées HDMI, 1 entrée audio analogique et une sortie DTP - Compatible HDBaseT

Réf. EXTRON 60-1457-01
prix public ht
nous consulter
Scaler à 3 entrées HDMI, 1 entrée audio analogique et une sortie DTP - Compatible HDBaseT - Transmission de signaux HDMI, de contrôle et audio analogique jusqu´à 100m sur un câble CATx blindé
1080p60
1080p60
Audio ligne
Audio ligne
HD Base-T
HD Base-T
HDMI
HDMI
Phoenix
Phoenix
fiber_manual_record Nous consulter
Scaler à 3 entrées HDMI, 1 entrée audio analogique et une sortie DTP
Extron IN1604 DTP

L'IN1604 DTP et l'IN1604 HD Extron, sont des scalers conformes à la norme HDCP, avec trois entrées HDMI, une entrée vidéo analogique universelle et une sortie Extron DTP® ou HDMI, le tout intégré dans un boîtier compact 1U, d'un demi rack de largeur. Les scalers IN1604 sont parfaits pour une installation sous tables de conférences et dans des pupitres, afin de permettre une commutation locale pour des sources telles que des appareils de présentation. La sortie DTP de l'IN1604 permet l'extension du signal jusqu'à 100 mètres (330 pieds) via un câble CATx blindé, pour atteindre un écran mural ou un projecteur fixé au plafond. Les deux modèles ont l'avantage de permettre une commutation automatique, rapide et fiable, ainsi que de disposer d'un processeur de scaling haute performance pour les sources HDMI et vidéo analogique. Ils incluent également une panoplie de caractéristiques de traitement audio et un grand nombre d'options de contrôle.

Extron IN1604 DTP
EDID Minder, Key Minder et SpeedSwitch
Conçu pour l'intégration de la vidéo numérique

Les scalers IN1604 sont conformes à la norme HDCP et offrent une commutation numérique extrêmement fiable de signaux HDMI. Afin de simplifier l'intégration des sources et des écrans HDMI, et de tout mettre en oeuvre pour assurer une performance et une fiabilité optimales, les scalers IN1604 disposent de trois technologies exclusives Extron : EDID Minder®, Key Minder® et SpeedSwitch®. EDID Minder gère automatiquement la communication EDID entre les sources connectées et les écrans afin d'assurer un affichage fiable des différents formats vidéo. Pour les signaux HDMI avec contenu protégé, la technologie Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et de sortie afin de garantir une commutation rapide et fiable. Avec la technologie SpeedSwitch, les scalers IN1604 offrent des vitesses de commutation exceptionnelles et quasiment instantanées pour les contenus cryptés HDCP.

Extron IN1604 HD
processeur de scaling très performant
Traitement vidéo de grande qualité

Les scalers IN1604 disposent d'un processeur de scaling très performant qui permet la conversion ascendante et descendante des signaux vidéo standard, HDTV, RVB, composante et HDMI vers une sortie haute résolution commune. Ils permettent un désentrelacement ultra-performant de tous les signaux entrelacés jusqu’à 1080i, et un traitement Deep Color pour offrir une image de qualité optimale. L'entrée vidéo universelle analogique est configurable pour prendre en charge des signaux RVB vidéo-informatiques, HDTV, vidéo composante, S-vidéo ou vidéo composite. L'espace colorimétrique et le sous-échantillonnage de la chrominance de la sortie HDMI peuvent être réglés automatiquement afin d'en assurer la compatibilité avec un écran DVI ou HDMI connecté. La détection d'ajustement automatique des images 3:2 et 2:2 optimise la qualité d’image des films. Les scalers IN1604 acceptent et transmettent les signaux jusqu'à 1920x1200, dont 1080p/60 et 2K.

Les modes FILL et FOLLOW sélectionnables sont également disponibles pour que le format de sortie soit correct. Le mode FILL permet une sortie plein écran, tandis que le mode FOLLOW préserve le format d'origine du signal d'entrée.

Extron IN1604 DTP
Transmission de signaux vidéo, audio et de contrôle
Extension numérique sur paires torsadées intégrée

Le scaler IN1604 DTP inclut une sortie paires torsadées DTP. Cette sortie peut être utilisée pour transmettre des signaux vidéo, audio, et de contrôle bidirectionnel vers un récepteur DTP 230 ou DTP 330 situé à distance, derrière un écran plat au mur ou au-dessus d'un projecteur fixé au plafond. Les récepteurs DTP 230 et DTP 330 sont disponibles dans des boîtiers compacts et discrets ou en plaques murales au format Decorator pour s'adapter aux exigences d'installation d'une application spécifique. L'IN1604 DTP peut aussi être intégré dans un système de commutation AV plus large, avec un sélecteur ou une grille de commutation DTP, tels que l'IN1608 ou la DTP CrossPoint 84 Extron.

Lorsque le scaler IN1604 DTP est combiné avec un récepteur DTP 330, les signaux vidéo, de contrôle et audio analogique, peuvent être étendus jusqu'à 100 mètres (330 pieds) via un seul câble blindé CATx. Avec un récepteur DTP 230, les signaux peuvent être transmis jusqu'à 70 mètres (230 pieds).

La sortie DTP paires torsadées inclut des caractéristiques supplémentaires pratiques,conçues pour simplifier l'intégration. Les signaux RS-232 bidirectionnels et IR peuvent être insérés depuis un système de contrôle et transmis avec la vidéo et l'audio sur un seul câble blindé CATx, permettant ainsi de contrôler une source ou un écran. Le scaler IN1604 DTP peut alimenter le récepteur DTP via le même câble blindé CATx, permettant de simplifier la conception et la mise en place de l'installation.

L'IN1604 DTP peut être configuré pour être compatible avec un écran équipé HDBaseT afin de transmettre la vidéo numérique et l'audio embeddé, ainsi que les signaux RS-232 bidirectionnel et IR, jusqu'à 100 mètres (330 pieds) via un câble CATx blindé.

Extron IN1604 HD
Installation pratique sous table et en surface
Capacités d'intégration audio

Les scalers IN1604 offrent des capacités d'intégration audio essentielles, dont l'embeddage et le désembeddage de l'audio HDMI, et la commutation flexible de l'audio avec deux entrées audio analogiques que l'on peut attribuer individuellement. Les paramètres de configuration audio des IN1604 peuvent facilement être ajustés grâce au logiciel PCS Extron. Grâce à ce logiciel, les utilisateurs peuvent facilement ajuster le gain et l'atténuation pour chaque entrée analogique, le volume de sortie, ainsi que la fonction de mute audio.

L'IN1604 est logé dans un boîtier compact 1U, d'un demi rack de largeur, qui peut être installé quasiment partout, et notamment dans des endroits discrets : sous une table de conférence, à l'intérieur d'une crédence, ou dans un pupitre. Les accessoires de montage des gammes UTS et MBU 123 Extron sont disponibles séparément, afin de faciliter le montage sous table et en surface.

Extron IN1604 HD
menus intuitifs
De nombreuses options de contrôle et de fonctionnement

L'IN1604 DTP dispose de boutons en face avant et de menus intuitifs à l'écran pour un accès rapide aux paramètres du système. Il dispose également de la commutation automatique entre les entrées afin de faciliter le fonctionnement lorsque l'unité est installée dans des endroits tels qu'un pupitre ou une table de conférence. La configuration et le contrôle à distance sont disponibles via USB, RS-232, et contact sec avec sortie tally pour la commutation et la fonction mute d'entrée. Les IN1604 peuvent être configurés avec le logiciel PCS Extron qui comprend une interface utilisateur pour une navigation facile. Ce logiciel permet d'accélérer l'installation et la mise en service, le fonctionnement et la surveillance en temps réel, ainsi que la capacité à configurer plusieurs IN1604 au cours de la même session.

Extron IN1604 DTP
Caractéristiques principales
  • Intègre des sources HDMI, vidéo analogique et audio dans des systèmes de présentation — Les scalers IN1604 permettent une commutation centralisée d'un grand nombre de sources audiovisuelles.
  • Entrées : trois entrées HDMI, une entrée universelle 15 broches HD pour les signaux RVB, vidéo composante, S-vidéo ou vidéo composite ; entrées audio stéréo symétrique/asymétrique sur vis captives ; entrée audio stéréo asymétrique sur un mini jack stéréo 3,5 mm
  • Sorties : une sortie DTP™ paires torsadées sur RJ-45 – IN1604 DTP; une sortie HDMI – IN1604 HD; une sortie audio stéréo sur vis captives
  • Trois entrées HDMI et une entrée vidéo analogique universelle — Le scaler IN1604 DTP permet la commutation entre les sources HDMI et vidéo analogique. L'entrée analogiques universelle accepte les formats vidéo analogiques standards, dont RVB, vidéo HD composante, S-vidéo et vidéo composite inclus.
  • Disponible avec sortie DTP ou HDMI — L'IN1604 DTP dispose d'une sortie DTP paires torsadées, et l'IN1604 HD est équipé d'une sortie HDMI.
  • Commutation automatique entre les entrées — La commutation automatique permet une installation simple et une utilisation autonome dans un pupitre ou en dessous d'une table de conférence. Lorsque plusieurs entrées sont actives, la priorité de la commutation est configurable.
  • Formats de sortie sélectionnables de 640x480 à 1920x1200, 1080p/60 et 2K compris — Débits de sortie disponibles incluant les résolutions informatiques et vidéo jusqu'à 1920x1200, dont 1080p/60 et 2K.
  • Processeur de scaling avancé avec traitement de précision 30 bits et désentrelacement pour adaptation au mouvement pour des signaux allant jusqu'à 1080i — Le redimensionnement des images et la conversion des formats vidéo sont réalisés avec une précision de 30 bits afin d'optimiser la fidélité des couleurs et le détail de l'image. Le désentrelacement avancé pour tous les signaux entrelacés jusqu’à 1080i fournit une qualité d’images optimisée.
  • Embeddage et désembeddage audio stéréo — Les signaux audio analogiques peuvent être embeddés sur la sortie DTP ou HDMI ; il est possible d'extraire l'audio PCM HDMI embeddé à deux canaux vers les sorties analogiques.
  • Conforme à la norme HDCP — Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes à la norme HDCP.
  • Autorisation HDCP sélectionnable par l'utilisateur — Permet aux entrées individuelles d’apparaître conformes ou non à la norme HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'ils sont connectés à un appareil conforme HDCP. En cas de non-conformité à la norme HDCP, le matériel protégé n'est pas envoyé.
  • Accepte les signaux HDMI pour des débits de données jusqu'à 6,75 Gb/s, le Deep Color et les formats audio HD sans perte
  • La sortie DTP intégrée disponible permet la transmission des signaux HDMI, de contrôle, et audio analogique jusqu'à 100 mètres (330 pieds) via un seul câble CATx blindé — La sortie DTP de l'IN1604 permet la transmission numérique des signaux HDMI, de contrôle et audio analogique jusqu'à 100 mètres (330 pieds) via un câble CATx blindé, offrant une grande fiabilité et une performance maximale sur une infrastructure de câbles facile à installer.
    • Le câble paires torsadées blindées XTP DTP 24 d'Extron est vivement recommandé pour une performance optimale
    • Compatible avec les câbles paires torsadées blindées CATx — Le scaler IN1604 DTP permet une distance de transmission de 100 mètres (330 pieds) maximum pour toutes les résolutions compatibles lorsqu'il est utilisé avec des câbles paires torsadées blindées CATx. Des câbles paires torsadées blindées type 24 AWG ou plus sont recommandés pour une performance optimale.
    • Insertion IR et RS-232 bidirectionnel pour le contrôle d'appareils audiovisuels — Les signaux IR et RS-232 bidirectionnel peuvent être transmis avec les signaux vidéo via la connexion DTP, permettant de contrôler l'appareil distant sans l'ajout de câbles supplémentaires. L'extension du contrôle bidirectionnel élimine le besoin d'ajouter des câbles pour contrôler les appareils distants.
    • Alimentation à distance d'un récepteur DTP — Le scaler IN1604 DTP peut fournir l'alimentation du récepteur DTP distant via le câble paires torsadées.
    • Compatible avec tous les récepteurs des gammes DTP 230 et DTP 330 et les produits équipés DTP — Permet de mixer et d'assortir les récepteurs en rack et en plaque murale, ainsi que les autres produits équipés DTP afin de répondre aux exigences de l’application.
    • La sortie DTP est compatible avec des appareils HDBaseT — L'IN1604 DTP peut être configurée pour transmettre des signaux vidéo et audio embeddé, ainsi que RS-232 bidirectionnel et IR, vers un écran HDBaseT.
    • LED d'indication de l'état de la liaison et du signal RJ-45 pour le port DTP — Elles offrent un moyen de valider la transmission des signaux et le fonctionnement à partir du récepteur pour permettre une identification rapide des problèmes de connectivité.
  • Vérification continue de la compatibilité HDCP par Key Minder® pour assurer une commutation rapide et fiable — Key Minder authentifie et maintient le cryptage HDCP en continu entre l'entrée et la sortie pour garantir une commutation fiable et rapide dans les environnements audiovisuels professionnels tout en permettant la distribution simultanée d'un seul signal source vers un ou plusieurs écrans.
  • EDID Minder® gère automatiquement la communication EDID entre les appareils connectés — EDID Minder garantit que l'ensemble des sources démarre correctement et garantit également une transmission fiable du contenu vers l'écran.
  • Technologie SpeedSwitch® offrant une vitesse de commutation exceptionnelle pour les contenus HDCP
  • Contrôle du format d'image — Le format d'image de la sortie vidéo peut être contrôlé en sélectionnant un mode FILL, qui offre une sortie plein écran, ou un mode FOLLOW, qui préserve le format d'image d'origine du signal d'entrée.
  • Authentification HDCP et confirmation de la présence du signal — Offre une vérification en temps en réel de l'état HDCP pour chaque entrée et chaque sortie vidéo numérique. Ceci permet une vérification simple et rapide des signaux et du contenu HDCP via RS-232 ou USB, ce qui offre un précieux retour à l'utilisateur d'un système ou au support technique.
  • Confirmation visuelle HDCP — Lorsqu'un contenu encrypté HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.
  • Correction du format de l'interface HDMI vers DVI — Active ou désactive automatiquement l'audio embeddé et les infoframes, et sélectionne l'espace colorimétrique approprié pour pouvoir se connecter correctement à des écrans HDMI et DVI.
  • Transitions fluides sélectionnables — Effets de transition cut au noir et fondu au noir disponibles au niveau des sorties vidéo scalées.
  • Auto-Image™ — Lorsque cette fonction est activée, l'unité optimise automatiquement l'image en analysant et en réglant le signal d'entrée vidéo. Cela peut vous permettre de gagner du temps et d'éviter trop d'efforts en ce qui concerne la mise en place d'une source récemment connectée, en particulier dans les salles de présentation où les ordinateurs portables de différents présentateurs invités seront connectés avec des résolutions de sortie différentes.
  • Mémoire d'entrée automatique — Lorsque cette fonction est activée, l'unité enregistre automatiquement les paramètres de taille, de position et d'image en se basant sur le signal entrant. Lorsque le même signal est détecté une nouvelle fois, ces paramètres d'images sont automatiquement rappelés depuis la mémoire de l'appareil.
  • Menus sur écran — Des menus sur écran intuitifs permettent une mise en place aisée du système via les boutons présents en face avant. Les paramètres principaux, comme les formats et les résolutions vidéo, d'entrée et de sortie, sont regroupés de manière pratique sur l'écran initial de démarrage rapide (Quick Setup), tandis que des écrans supplémentaires permettent de contrôler entièrement les autres fonctions et paramètres de l'unité.
  • Mode veille en sortie — L'unité peut désactiver automatiquement la vidéo et la sortie synchronisée vers l'écran lorsqu'aucun signal d'entrée actif n'est détecté. Cela permet au projecteur ou à l'écran plat d'entrer automatiquement en veille pour économiser de l'énergie et améliorer la durée de vie des lampes ou des écrans.
  • Mode économie d'énergie — L'unité peut être réglée en mode de veille basse consommation pour économiser de l'énergie lorsqu'elle n'est pas utilisée.
  • Contrôle du gel de l'image — Une image en direct peut être gelée grâce au contrôle série RS-232 ou USB.
  • Réglages de l'image pour la luminosité, le contraste, la couleur, la nuance, les détails, le positionnement horizontal et vertical et les dimensions
  • Réglages utilisateur — Les réglages de mémoire sont disponibles pour chaque entrée afin de stocker et de rappeler des paramètres d'image optimisés.
  • Détection d'ajustement automatique des images 3:2 et 2:2 — Des techniques de traitement performantes du mode film aident à produire davantage de détails et offrent plus de netteté aux sources NTSC, PAL et 1080i qui proviennent d'un film.
  • Décodage vidéo à quadruple standard — Un filtre en peigne 3D, adaptatif et temporel permet le décodage avancé des standards NTSC 3.58, NTSC 4.43, PAL, et SECAM pour une intégration dans des installations partout dans le monde.
  • Mires de test vidéo internes et générateur de bruit rose pour l'étalonnage et l'installation — L'unité dispose de plusieurs mires de test vidéo et de bruit rose audio, pour faciliter une installation de système et un étalonnage appropriés des écrans.
  • Contrôle du volume de sortie — Offre un contrôle du volume pour la sortie analogique niveau ligne, ainsi que pour l'audio DTP analogique en ce qui concerne le modèle IN1604 DTP.
  • Gain et atténuation de l'entrée audio — Le gain ou l'atténuation peuvent être réglés pour chaque entrée audio analogique afin d'éliminer les différences visibles lors du passage d'une source à l'autre.
  • Attribution d'entrée audio — Chaque entrée vidéo peut être attribuée à l'une des deux, ou aux deux, entrées audio analogique disponibles. Ceci permet aux quatre entrées vidéo de partager une seule entrée audio analogique. Les entrées HDMI peuvent être réglées pour transmettre l'audio numérique embeddé, ou pour embedder automatiquement l'audio analogique lorsqu'aucun signal numérique n'est détecté.
  • Transitions de commutation audio — Le niveau de sortie audio diminue puis ré-augmente automatiquement pour s'ajuster à la vidéo durant les transitions de commutation.
  • Retard audio intégré — La sortie audio est retardée automatiquement pour compenser la latence générée par le traitement vidéo.
  • Mute de l'entrée audio — L'audio qui accompagne chaque entrée vidéo peut être muté individuellement. La sortie audio analogique et la sortie audio numérique embeddée peuvent également être mutées, toutes en même temps ou individuellement.
  • Verrouillage de la face avant — Cette fonction permet de verrouiller toutes les fonctions de la face avant sauf la sélection d'entrée ; toutes les fonctions restent toutefois disponibles via le contrôle USB ou RS-232.
  • Port de contrôle RS-232 — Permet l'utilisation de commandes série pour l'intégration dans un système de contrôle. Les  produits Extron utilisent le protocole de commande SIS™, Simple Instruction Set, un ensemble de commandes basiques du code ASCII qui permet une programmation rapide et facile.
  • Contrôle à distance par contact sec avec sortie tally — Permet de sélectionner à distance et de muter un canal d'entrée, pendant que la sortie tally émet une tension de ligne de +5 Vcc pour allumer une LED, afin d'indiquer quelle entrée est actuellement sélectionnée.
  • Compatible avec les câbles Show Me® TeamWork® — Les câbles Show Me fournissent une connectivité pratique ainsi qu'une capacité de contrôle et de sélection d'entrée par l'utilisateur pour des systèmes de travail collaboratif TeamWork. Rendez-vous sur le TeamWork System Builder pour créer un système personnalisé pour votre environnement de travail collaboratif.
  • Port de configuration USB sur le panneau avant — Facilite la configuration sans devoir accéder au panneau arrière.
  • Certification JITC — Tests d’interopérabilité et de garantie de sécurité de l’information passés avec succès, en vue d’une utilisation dans des structures gouvernementales ou d’autres environnements sensibles.
  • Installation et mise en service simple avec le logiciel de configuration produit d'Extron PCS — Configure de manière pratique plusieurs produits à l'aide d'une seule application logicielle.
  • Boîtier en métal compact 1U, un demi rack de largeur — Le boîtier d'un demi rack de largeur est conçu pour une installation qui passe inaperçue, grâce au système plateau sous table de la gamme UTS ou au kit de montage discret MBU 123, disponible séparément.
  • Attaches LockIt® pour câble HDMI comprises
